7.5.1.2 溫度傳感器數據
TMAG5170 溫度傳感器將測量 –40°C 至 170°C 的溫度。圖 7-6 顯示了存儲在 16 位 TEMP_RESULT 寄存器中的溫度。當 DATA_TYPE = 00b 時，可通過常規 32 位 SPI 讀取來訪問 16 位溫度數據。根據Equation15 來計算溫度。
Equation3.
其中
- T 是測得的溫度，以攝氏度為單位。
- TSENS_T0 是Topic Link Label6.5 表中列出的參考溫度，以攝氏度為單位。
- TADCRES 是Topic Link Label6.5 表中列出的 ADC 代碼變化，以攝氏度為單位。
- TADCT0 是參考溫度的 TEMP_RESULT 十進制值，TSENS_T0 如Topic Link Label6.5 表中所列。
- TADCT 是溫度 T 測得的 TEMP_RESULT 十進制值。
當 DATA_TYPE ≠ 00b 時，可訪問 TEMP_RESULT 寄存器中的 12 個 MSB 位。在此模式下，使用Equation17 來計算溫度。
Equation4.

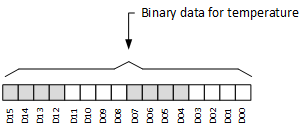

圖 7-6 溫度傳感器數據定義
