8.1.3.3 偽同步采樣
在絕對角度測量中，需要來自多個軸的應用傳感器數據，才能計算出精確的角度。在不同時間通過同一信號鏈?zhǔn)占拇艌?chǎng)數據會在角度計算中引入誤差。TMAG5170 提供偽同步采樣數據收集模式來消除此誤差。圖 8-3 顯示了一個示例，其中 MAG_CH_EN 設置為 1101b 來收集 XZX 數據。Equation14 顯示了 X 和 Z 傳感器數據的時間戳相同。
Equation14.
其中
- tX1、tZ、tX2 是 X、Z、X 傳感器數據完成的時間戳，如圖 8-3 中定義。

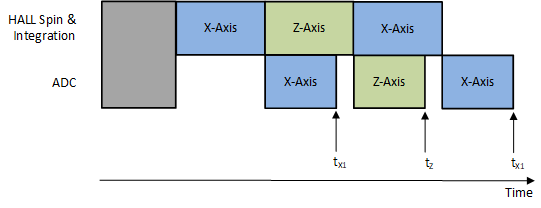

圖 8-3 XZX 磁場轉換TMAG5170 的垂直 X、Y 傳感器比水平 Z 傳感器表現出更多噪聲。偽同步采樣可用于在采集兩組垂直傳感器數據時根據一組水平傳感器數據均衡本底噪聲，就像 XZX 或 YZY 模式示例中那樣。
