7.4.1 工作模式
TMAG5170 支持多種工作模式，適用于各種應用，如圖 7-4 中所述。在 VCC 電源超過Topic Link Label6.3 表中指定的最小閾值后，器件開始上電。可以通過設置相應的 OPERATING_MODE 寄存器位來選擇任何特定的工作模式。

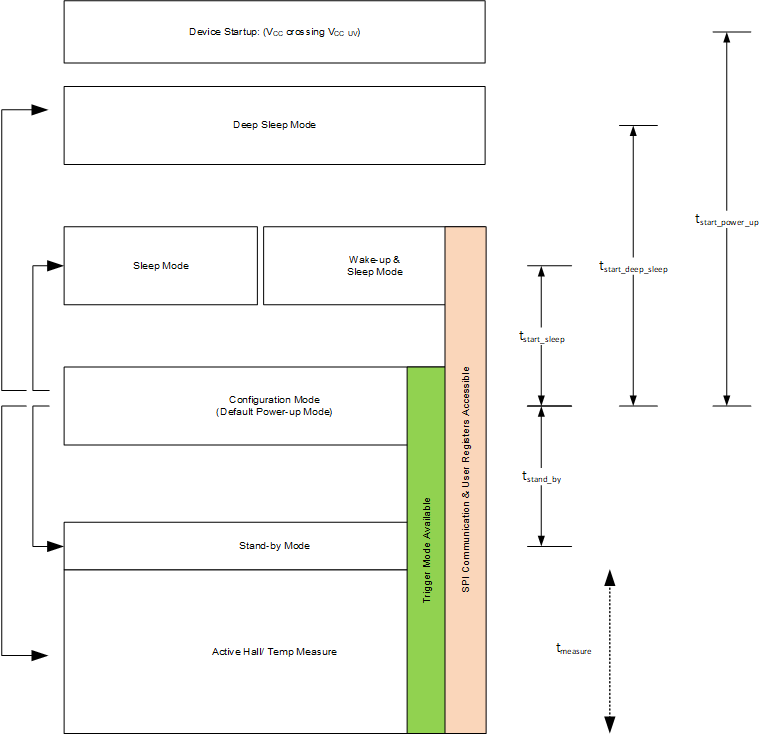

圖 7-4 TMAG5170 上電序列表 7-3 顯示了 TMAG5170 器件的不同節能模式。
表 7-3 工作模式比較
| 工作模式 | 器件功能 | 開始轉換所需的初始化時間(1) | 數據轉換 |
|---|---|---|---|
| 有效轉換 | 連續測量 X、Y、Z 軸或溫度數據 | 10μs | 支持連續和觸發模式轉換 |
| 待機模式 | 器件已準備好接受 SPI 命令并開始有效轉換 | 35μs | 支持觸發模式轉換 |
| 配置模式 | SPI 和用戶配置寄存器處于活動狀態 | tstand_by + 35μs | 支持觸發模式轉換 |
| 喚醒和睡眠模式 | 以特定的間隔喚醒以測量 X、Y、Z 軸或溫度數據 | tstart_sleep + tstand_by + 35μs | 支持的間隔包括 1ms、5ms、10ms、15ms、20ms、30ms、100ms、500ms 和 1000ms(1)。 |
| 睡眠模式 | 器件保留關鍵配置設置和最后的測量數據 | tstart_sleep + tstand_by + 35μs | 微控制器可以使用睡眠模式來實現喚醒和睡眠模式不支持的其他節能間隔。 |
| 深度睡眠模式 | 器件不保留關鍵配置設置和最后的測量數據 | tstart_deep_sleep + tstand_by + 35μs | 深度睡眠模式期間不支持轉換啟動 |
(1) 時序號是典型參數。它們的值可能會因內部振蕩器頻率而異。
