7.5.1.1 磁傳感器數據
X、Y 和 Z 磁傳感器數據分別存儲在 X_CH_RESULT、Y_CH_RESULT 和 Z_CH_RESULT 寄存器中。12 位 ADC 輸出以二進制補碼格式存儲在 16 位結果寄存器中，如圖 7-5 所示。在最快轉換 (CONV_AVG = 000b) 的情況下，ADC 輸出會將 16 位結果寄存器的 12 個 MSB 位以及 4 個 LSB 位加載為零。在 CONV_AVG ≠ 000b 的情況下，所有 16 位都用于存儲結果。當 DATA_TYPE = 00b 時，可通過常規 32 位 SPI 讀取來訪問 16 位磁傳感器數據。使用Equation5 計算測量的磁場。
Equation1.
其中
- B 表示磁場，單位為 mT。
- Di 是圖 7-5 中所示的數據位。
- BR 是相應通道的磁場范圍，以 mT 為單位。

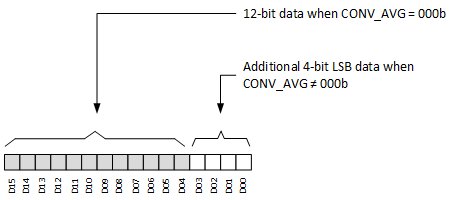

圖 7-5 磁傳感器數據定義當 DATA_TYPE≠00B 時，可訪問磁結果寄存器中的 12 個 MSB 位（D04 至 D15）。在此模式下，使用Equation2 計算測得的磁場。
Equation2.
