TDC1000-Q1 中的狀態機管理各種測量模式的運行(請參閱圖 8-14)。上電時,狀態機復位,大多數塊被禁用。上電序列完成后,如果 EN 引腳為低電平,則器件進入睡眠模式;如果 EN 引腳為高電平,則器件進入就緒模式。在睡眠或就緒狀態下,TDC1000-Q1 能夠接收 SPI 命令以設置寄存器并將器件配置為某種測量模式。
盡管 SPI 塊始終處于工作狀態,但 TI 不建議在器件處于工作狀態時執行配置更改。應在器件處于睡眠狀態或就緒狀態時執行配置更改。
如果 EN 引腳為高電平且接收到觸發信號,則狀態機將開始執行配置的測量。如果器件配置為模式 0 或模式 1,則狀態機將在測量完成后返回到睡眠狀態。如果器件配置為模式 2,則狀態機返回到就緒狀態并等待下一個觸發以繼續執行下一次測量。
通過在 RESET 引腳上施加邏輯高電平或在 EN 引腳上施加邏輯低電平,可以強制器件退出測量。

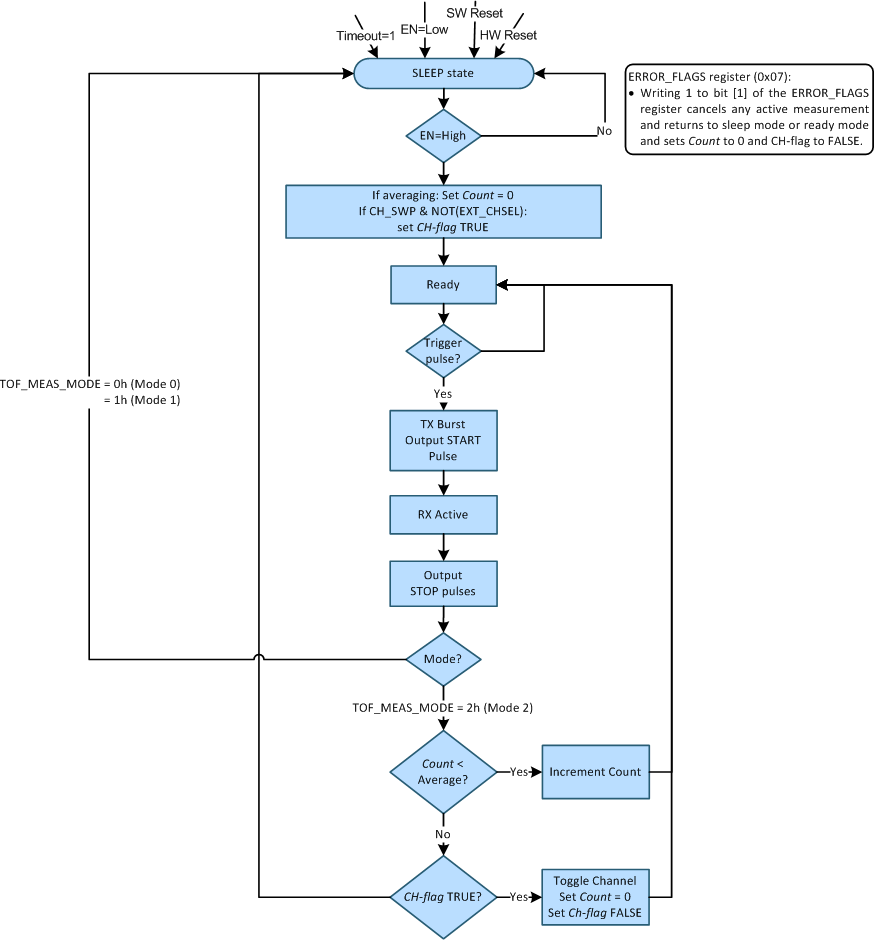

圖 8-14 簡化的 TDC1000-Q1 狀態機圖
