8.3.5 接收器濾波器
TI 建議在 RX 路徑中放置兩個濾波器，以更大程度地降低接收路徑噪聲并實現最大計時精度。如圖 8-5 所示，一個濾波器放置在 LNAOUT 和 PGAIN 引腳之間，另一個濾波器放置在 PGAOUT 和 COMPIN 引腳之間。
帶內增益為 10 時，LNA 的帶寬為 5MHz。對于大多數應用而言，LNAOUT 和 PGAIN 引腳之間的低通濾波器就足夠了。
如圖 8-5 所示，第二個濾波器級可以使用一個低通濾波器（RF1 和 CF3）和一個以 VCOM 為基準的高通濾波器（CF2 和 RF2）的級聯。濾波器的設計非常簡單?？梢允紫冗x擇 RF1 和 CF2。RF1 和 CF2 的一組合理值可以是：RF1 = 1kΩ ± 10%，CF2 = 50pF ± 10%。如果所需的中心頻率為 ?C，濾波器帶寬為 ?B，則可以通過以下公式來計算 CF3 的值：
方程式 2.
RF2 和 CF2 確定濾波器的高通拐角。RF2 應以 VCOM 為基準，以便在回波接收時間內保持比較器輸入端的直流偏置電平。如果 RF2 的值大于 RF1，則從高通濾波器到低通濾波器的負載效應會受到限制，從而使拐角頻率更精確。下圖所示的所選值會產生大約 600kHz 的高通拐角頻率和大約 3MHz 的低通拐角頻率。
可以使用更復雜的濾波器；如果信號振幅過低，則外部增益是可以接受的。如果濾波器的通帶比倍頻程寬，那么 TI 建議使用具有線性群延遲的濾波器設計。

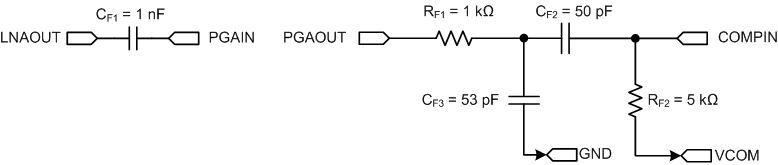

圖 8-5 用于 1MHz 操作的濾波器
