ZHCSRN8 February 2023 TDC1000-Q1
PRODUCTION DATA
TDC1000-Q1 的 STOP 脈沖生成塊包含兩個自動置零比較器(一個過零檢測比較器和一個閾值檢測比較器)、一個閾值設置 DAC 和一個事件管理器。
比較器自動置零周期發生在每個 TOF 接收周期的開始。在這些周期中,比較器的輸入偏移量存儲在內部 2.5pF 電容器中,并且在回波處理階段從輸入信號中減去該偏移量。自動置零周期的持續時間由 CLOCK_RATE 寄存器中的 AUTOZERO_PERIOD 字段進行配置。

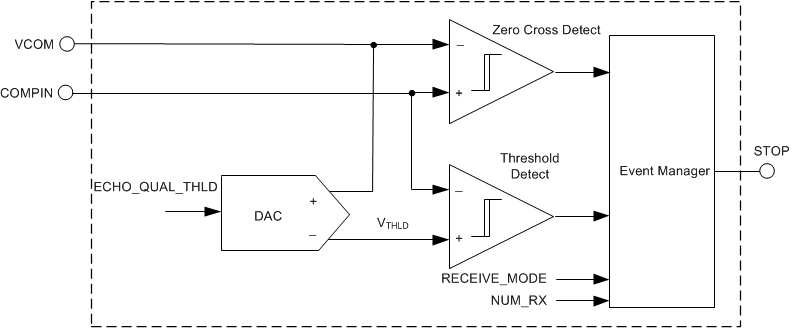

圖 8-6 STOP 脈沖發生電路
