3 說明
TDC1000-Q1 是一款完全集成的模擬前端 (AFE)，適用于汽車、工業和消費市場中常見的液位、流體識別/濃度和接近/距離應用的超聲波檢測測量。與 MSP430/C2000 MCU、電源、無線網絡和源代碼配套使用時，TI 可提供完整的超聲波感測解決方案。
TI 的超聲波 AFE 可編程且具有靈活性，可適應廣泛的應用和終端設備。TDC1000-Q1 可以針對多個發送脈沖和頻率、增益和信號閾值進行配置，以用于各種換能器頻率（31.25kHz 至 4MHz）和 Q 因數。同樣，接收路徑可編程設定，因此在更遠的距離/更大的箱體尺寸范圍內也能夠檢測到通過多種介質傳播的超聲波。
通過選擇不同的工作模式，
可以針對電池供電流量計、液位儀表和
距離/接近測量對 TDC1000-Q1 進行低功耗優化。低噪聲放大器和比較器產生的抖動極低，可實現零流量和低流量測量的皮秒級分辨率和精度。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TDC1000-Q1 | TSSOP (28) | 9.70mm x 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

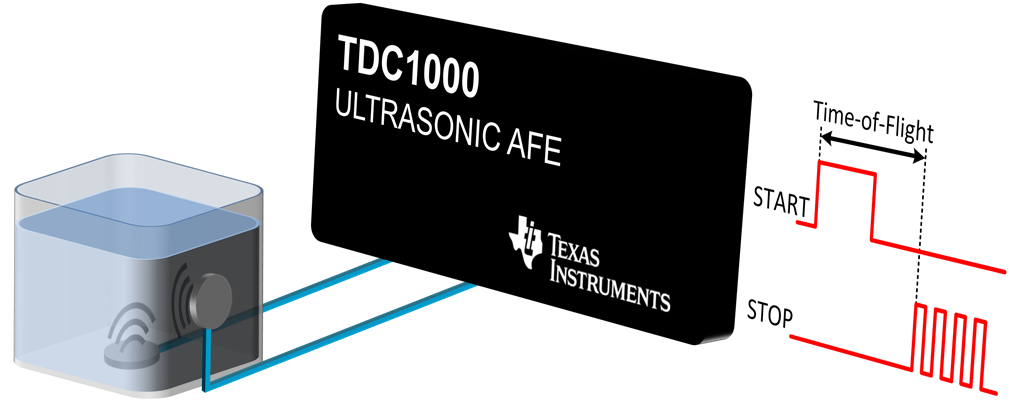

超聲波檢測模擬前端 (AFE) 示例
