ZHCSRN8 February 2023 TDC1000-Q1
PRODUCTION DATA
8.3.8.1 使用多個 RTD 進行溫度測量
可以通過將 CONFIG_2 寄存器中的 MEAS_MODE 位設置為 1 來選擇溫度測量模式。可以通過發送觸發脈沖來啟動溫度測量。溫度測量完成后，TDC1000-Q1 將返回到睡眠模式。要返回到 TOF 測量模式，請將 MEAS_MODE 位重置為 0。
無需外部 ADC 即可執行溫度傳感器測量。溫度傳感器塊將基準電阻 RREF 和多達兩個 RTD 轉換為一系列 START 和 STOP 脈沖。脈沖之間的間隔與測得的電阻成正比，因此與溫度成正比。如圖 8-11 所示，TDC1000-Q1 針對每個觸發事件執行三次測量，并在 START 和 STOP 引腳上生成相應的脈沖。

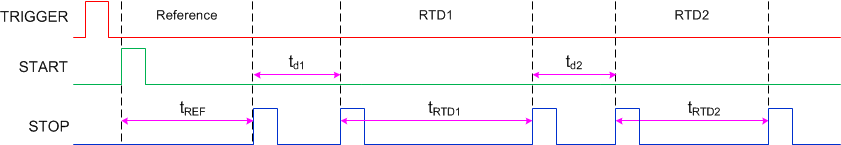

圖 8-11 溫度測量輸出時序可以使用下面的圖 8-11 通過時間間隔來計算 RTD1 和 RTD2 的電阻：
方程式 3.
使用 1kΩ 基準電阻器時，tREF 間隔大約為 200μs。tRTD1 和 tRTD2 間隔將取決于 RTD 的電阻。可以使用以下公式來近似計算測量之間的延時時間 td1 和 td2：
方程式 4. td1 = (51 × TTEMP) + (tRTD1 × 0.55)
方程式 5. td2 = (51 × TTEMP) + (tRTD2 × 0.55)
例如，兩個 PT1000 傳感器在 0°C 時的電阻約為 1kΩ，這與該示例中的基準電阻相同。在給定外部 8MHz 時鐘和來自 TEMP_CLK_DIV 位的默認溫度時鐘 8 分頻的情況下，START 脈沖和最后一個 STOP 脈沖之間的總測量時間約為 922μs。
