8.4.4.1 單回波接收模式
單回波模式適用于濃度測量和流量計量應用。通過將 CONFIG_4 寄存器中的 RECEIVE_MODE 位設置為 0，可以將器件配置為單回波模式。在單回波模式下，器件將為閾值比較器鑒定為合格的每個過零生成 STOP 脈沖，其數量最大為在 CONFIG_1 寄存器的 NUM_RX 字段中配置的預期 STOP 事件數。
在檢測到小于編程的閾值電壓的 RX 振幅后，閾值比較器將下一個過零鑒定為合格。過零檢測器將提供與接收信號的上升沿越過 VCOM 電平相對應的輸出脈沖，如圖 8-19 所示。可以在 CONFIG_3 寄存器的 ECHO_QUAL_THDL 字段中設置閾值電壓。

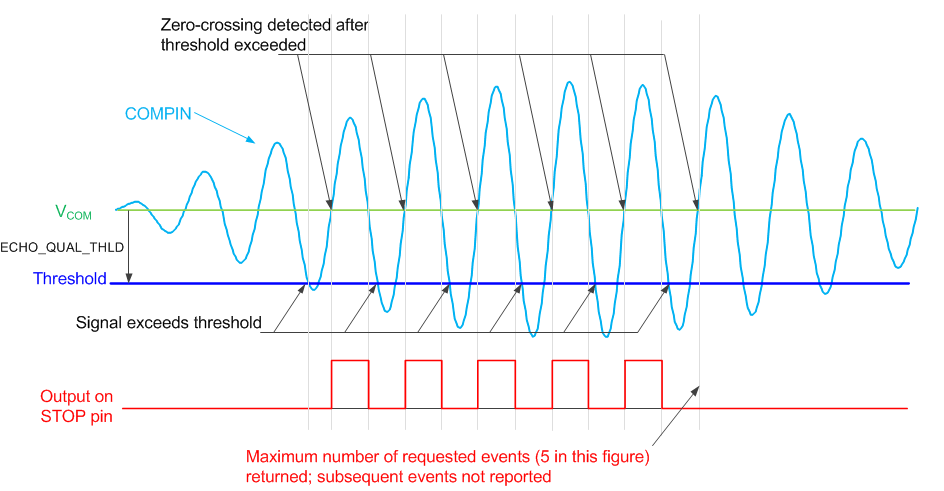

圖 8-19 單回波接收模式（5 個 STOP 事件）如果接收的脈沖未達到 NUM_RX 中編程的預期數量或飛行時間操作超時，則 TDC1000-Q1 會在 ERROR_FLAGS 寄存器中指示錯誤情況并將 ERRB 引腳設置為低電平。
