7 引腳配置和功能

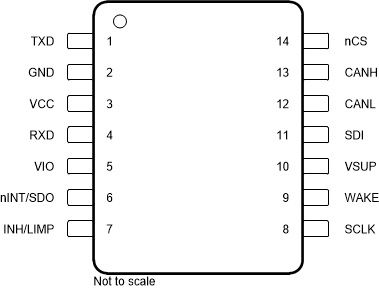

圖 7-1 D 封裝，14 引腳 (SOIC)，頂視圖
圖 7-3 DYY 封裝，14 引腳 (SOT-23)，頂視圖

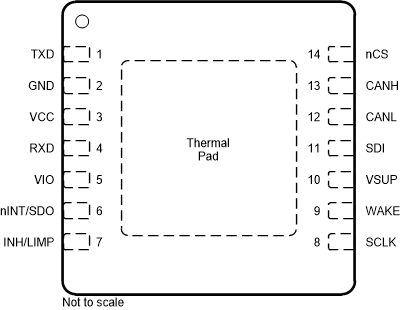

圖 7-2 DMT 封裝，14 引腳 (VSON)，頂視圖表 7-1 引腳功能
| 引腳 | 類型(2) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | TXD | DI | CAN 發送數據輸入（顯性總線狀態下為低電平；隱性總線狀態下為高電平） |
| 2 | GND | GND | 接地連接(1) |
| 3 | VCC | P | 5V CAN 總線電源電壓 |
| 4 | RXD | DO | CAN 接收數據輸出（顯性總線狀態下為低電平；隱性總線狀態下為高電平），三態 |
| 5 | VIO | P | 數字 I/O 電壓電源 |
| 6 | nINT/SDO | DO | nCS 為低電平時是串行數據輸出，nCS 為高電平時是 nINT |
| 7 | INH/LIMP | HVO | 默認為抑制引腳，以控制系統穩壓器和電源。TCAN1144-Q1 和 TCAN1146-Q1 可將此引腳配置為跛行回家功能 |
| 8 | SCLK | DI | SPI 時鐘輸入 |
| 9 | WAKE | HVI | 本地喚醒輸入端子 |
| 10 | VSUP | HVP | 來自電池的高壓電源 |
| 11 | SDI | DI | 串行數據輸入 |
| 12 | CANL | BI/O | 低電平 CAN 總線 I/O 線路 |
| 13 | CANH | BI/O | 高電平 CAN 總線 I/O 線路 |
| 14 | nCS | DI | 片選（低電平有效） |
(1) PAD 和 GND 引腳必須焊接到 GND
(2) DI = 數字輸入，DO = 數字輸出，HVI = 高壓輸入，HVO = 高壓輸出，HVP = 高壓電源，P = 電源，BI/O = 總線輸入/輸出
