10.4.8 總線故障檢測和通信（TCAN1144-Q1 和 TCAN1146-Q1）
TCAN1144-Q1 和 TCAN1146-Q1 都提供高級總線故障檢測功能。此處以 TCAN1146-Q1 為例進行了展示。該器件可以確定某些故障條件并設置狀態/中斷標志，便于 MCU 了解故障。如果四個顯性到隱性轉換期間存在故障，并且每個顯性位持續時間大于或等于 2μs，則會進行檢測并記錄檢測結果。與端接電阻器位于兩端的任一總線架構一樣，并非每個故障都可以明確到最根本級別，即確切位置。故障檢測電路會監視 CANH 和 CANL 引腳（電流），以確定是否存在電池短路、接地短路、相互短路或開路。從系統角度來看，器件的位置會影響可檢測到的故障。請參閱圖 10-29，以了解節點位置示例及其對確定實際故障位置的能力有何影響。圖 10-30 至圖 10-34 顯示了基于三節點配置的各種總線故障。表 10-17 顯示了可檢測到的故障以及由哪個器件檢測到。故障 1 檢測為 ? 端接，故障 2 則檢測為無端接。
總線故障檢測是一種系統級檢測。如果 ECU 發生故障，則總線的一般通信會受到影響。要全面覆蓋節點，需要針對每個節點的系統級診斷步驟，并能夠?qū)⒃撔畔骰刂行狞c(diǎn)。

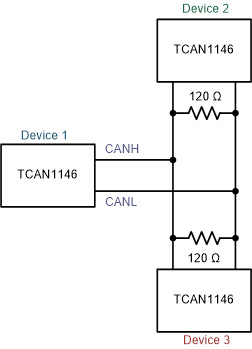

圖 10-29 三節點示例

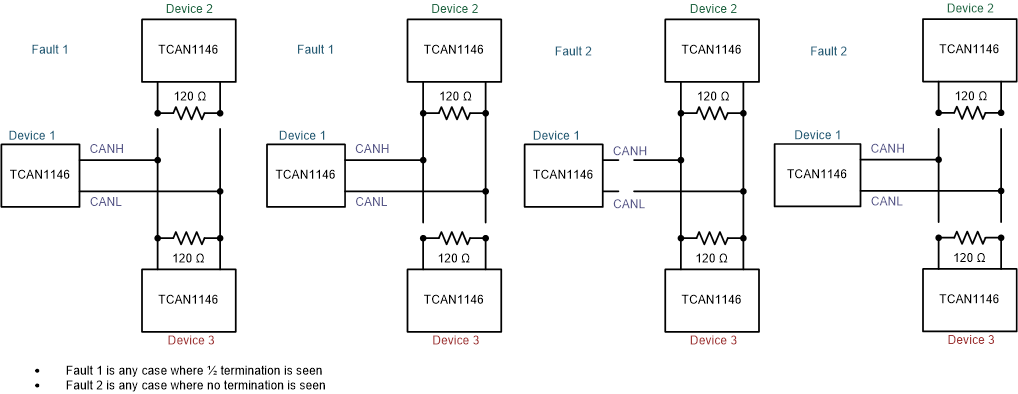

圖 10-30 開路故障 1 和 2 示例

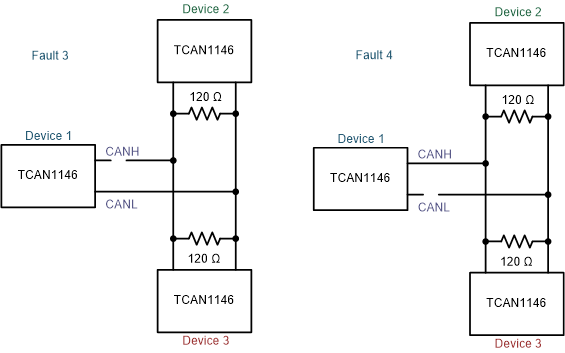

圖 10-31 開路故障 3 和 4 示例

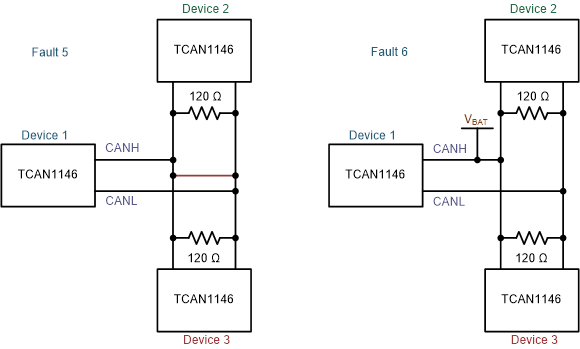

圖 10-32 故障 5 和 6 示例

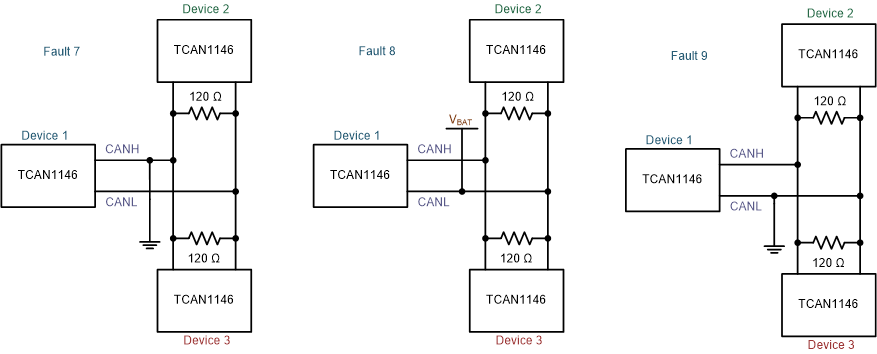

圖 10-33 故障 7、8 和 9 示例

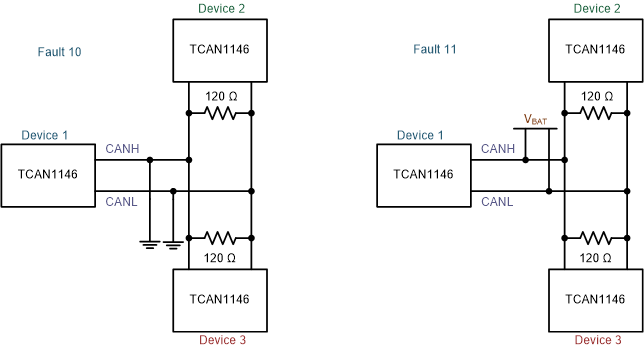

圖 10-34 故障 10 和 11 示例表 10-17 總線故障引腳狀態和檢測表
| 故障編號 | CANH | CANL | 檢測故障 |
|---|---|---|---|
| 1 | 開路 | 開路 | 檢測所有位置是否出現半端接故障 |
| 2 | 開路 | 開路 | 根據開路位置，檢測到器件為無端接故障。 |
| 3 | 開路 | 正常 | 是，但無法區分此故障與故障 2 和 4 之間的區別；器件 2 和器件 3 未發生此故障 |
| 4 | 正常 | 開路 | 是，但無法區分此故障與故障 2 和 3 之間的區別；器件 2 和器件 3 未發生此故障 |
| 5 | 短接至 CANL | 短接至 CANH | 是，但無法確定位置 |
| 6 | 短接至 Vbat | 正常 | 是，但無法確定位置 |
| 7 | 短接至 GND | 正常 | 是，但無法區分此故障與故障 10 之間的區別 |
| 8 | 正常 | 短接至 VBAT | 是，但無法區分此故障與故障 11 之間的區別 |
| 9 | 正常 | 短接至 GND | 是，但無法確定位置 |
| 10 | 短接至 GND | 短接至 GND | 是，但無法區分此故障與故障 7 之間的區別 |
| 11 | 短接至 Vbat | 短接至 VBAT | 是，但無法區分此故障與故障 8 之間的區別 |
表 10-18 總線故障中斷標志到故障檢測編號的映射
| 地址 | 位 | 默認值 | 標志 | 說明 | 檢測故障 | 訪問 |
|---|---|---|---|---|---|---|
| 8'h54 | 7 | 1'b0 | RSVD | 保留 | ||
| 6 | 1'b0 | CANBUSTERMOPEN | CAN 總線有一個端接點開路 | 故障 1 | R/WC | |
| 5 | 1'b0 | CANHCANL | CANH 和 CANL 短接在一起 | 故障 5 | R/WC | |
| 4 | 1'b0 | CANHBAT | CANH 短接至 VBAT | 故障 6 | R/WC | |
| 3 | 1'b0 | CANLGND | CANL 短接至 GND | 故障 9 | R/WC | |
| 2 | 1'b0 | CANBUSOPEN | CAN 總線開路（三個可能的位置之一） | 故障 2、3 和 4 | R/WC | |
| 1 | 1'b0 | CANBUSGND | CANH 短接至 GND，或者 CANH 和 CANL 都短接至 GND | 故障 7 和 10 | R/WC | |
| 0 | 1'b0 | CANBUSBAT | CANL 短接至 VBAT，或者 CANH 和 CANL 都短接至 VBAT | 故障 8 和 11 | R/WC |
