11.2 典型應用
在主機微處理器或支持 CAN 控制器的 FPGA 沒有集成 CAN 收發器的應用中，TCAN114x-Q1 通常用作 CAN FD 收發器。以下是適用于 3.3V 微處理器應用的典型應用配置。當使用微處理器穩壓器的 VIO 引腳時，TCAN114x-Q1 可與 3.3V 和 5V 微處理器配合使用。圖中顯示了總線端接以方便說明。

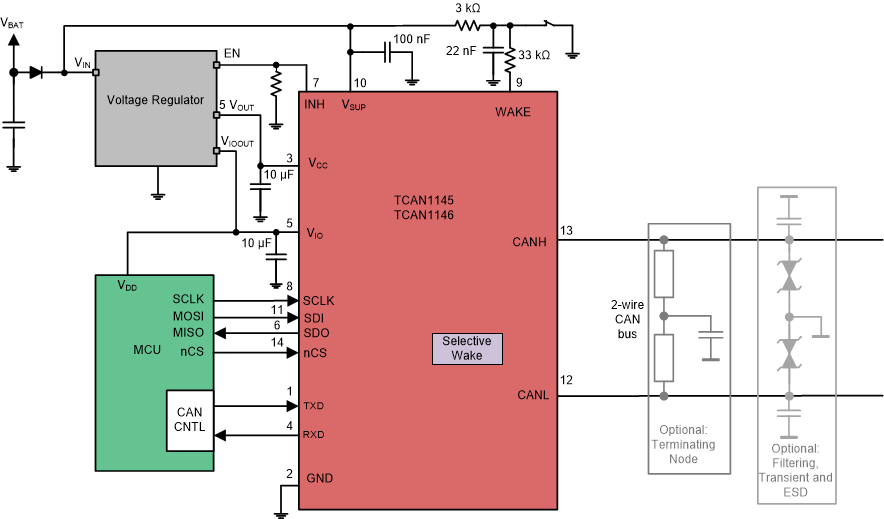

圖 11-5 典型 CAN 應用 - TCAN114x-Q1
圖 11-6 典型 CAN 應用 - TCAN114x-Q1注意：根據需要添加去耦電容器。
