10.4.5.6 WUF 數據驗證（TCAN1145-Q1 和 TCAN1146-Q1）
當通過數據掩碼位啟用數據掩碼時，接收幀的數據必須與配置的數據匹配，其中接收幀的數據字段中至少有一個邏輯高電平 (1) 位與所配置數據的數據字段中一個邏輯高電平 (1) 匹配。相關位位置由 8'h39 至 8'h40 中配置的數據確定，并由 8'h38[0] 中的數據掩碼啟用。圖 10-19 顯示了一個匹配數據和不匹配數據的示例。

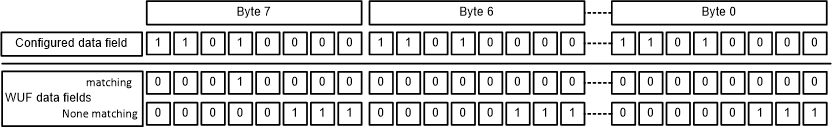

圖 10-19 WUF 示例的數據字段驗證選擇性喚醒數據驗證確保總線上發送的最后一個字節將被解釋為數據掩碼字節 0。這意味著對于 8 個數據字節，發送的第一個字節將被解釋為數據掩碼字節 7。對于 DLC 為 3 的情況，總線上發送的最后一個字節將被解釋為數據掩碼字節 0，而發送的第一個字節將被解釋為數據掩碼字節 2。下面是一些示例，說明了哪些字節將用于發送和接收的各種字節。

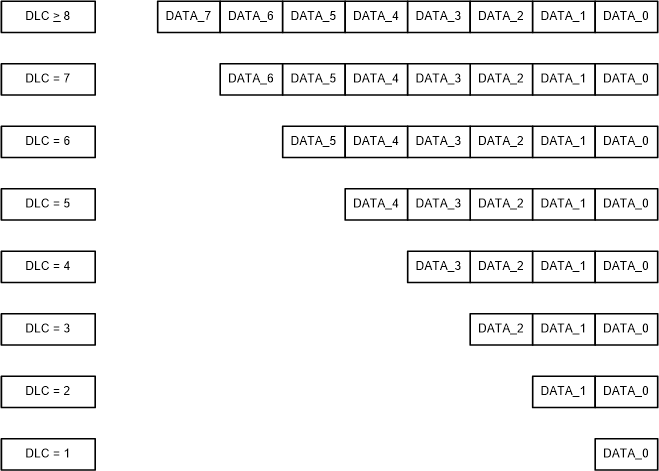

圖 10-20 不同 DLC 值的數據寄存器掩碼值
