10.4.9.2 SPI 時鐘輸入 (SCLK)：
該輸入引腳用于輸入 SPI 的時鐘，以同步輸入和輸出串行數據位流。SPI 數據輸入會在 SCLK 的上升沿進行采樣，而 SPI 數據輸出會在 SCLK 的下降沿改變。請參閱圖 10-35。

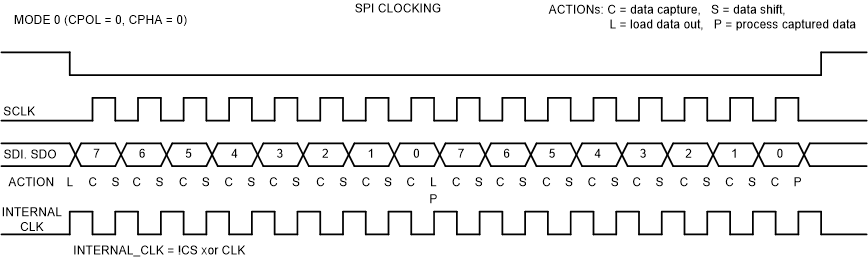

圖 10-35 SPI 計時
