10.3.9 SDO/nINT 中斷引腳
nINT 與 SPI 串行數據輸出 (SDO) 功能共用此引腳并默認為僅 SDO。如果該引腳用作 nINT，則應將寄存器 8'h29[0] 設置為 1b，即 SDO_CONFIG。當配置用于支持 nINT 時，該引腳在 nCS 引腳為高電平時充當中斷輸出，并默認為下拉至低電平，用于全局中斷 8'h50[7:0]。當 nCS 為低電平時，器件將使用 SPI 端口，此引腳是 TCAN114x-Q1 的串行數據輸出。圖 圖 10-6 和 圖 10-7 所示為使用 nINT 功能時的系統簡圖和時序圖示例。

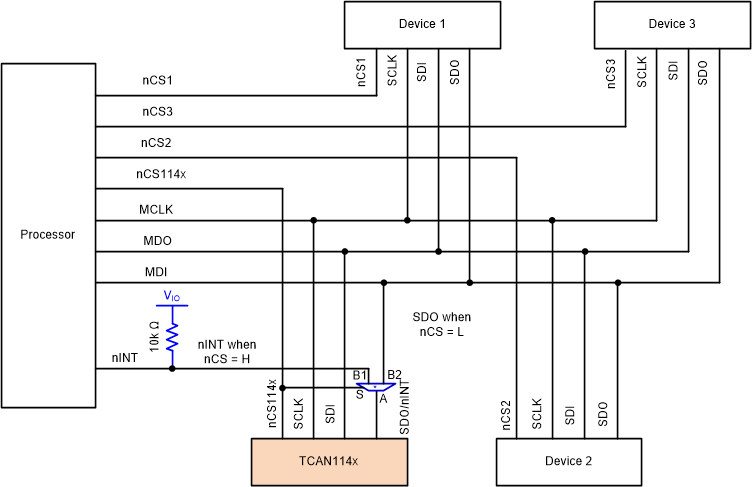

圖 10-6 使用 nINT 功能的示例系統

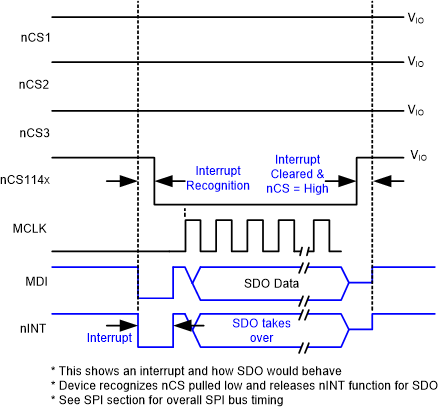

圖 10-7 nINT 時序圖注：
- 要使用 nINT 功能，建議對 SPI 總線使用點對點架構，但不是必需的。
- 在多點系統中使用 nINT 功能時，建議在與 SPI 總線上的另一個器件通信之前，第一步是禁用此功能，然后在通信停止后重新啟用。這可以避免中斷破壞 SDO 線路。
- nINT 是寄存器 8'h50 至 8'h54 中所有未屏蔽故障的邏輯或。
