10.4.7.7.4.1 WD 問答基本信息
問答 (Q&A) 看門狗是一種看門狗類型，它不是簡單地通過 SPI 寫入或引腳切換來重置看門狗，而是從 TCAN114x 中讀取“問題”，根據問題進行數學運算，然后將計算得出的答案寫回 TCAN114x。正確答案是四字節響應。每個字節都必須按照正確的時序進行寫入，才能獲得正確的答案。
有兩個看門狗窗口，稱為 WD 響應窗口 1和 WD 響應窗口 2（例如圖 10-26 WD QA 窗口）。每個窗口的大小將是總看門狗時間的 50%，該時間由 WD_TIMER 和 WD_PRE 寄存器位選擇。
每個看門狗問答都是一個完整的看門狗周期。一般過程是 MCU 讀取問題，讀取問題時，計時器便會啟動。CPU 必須對問題執行數學函數運算，從而得到四個字節的答案。四個答案字節中的三個必須按照正確的順序寫入第一個窗口內的應答寄存器。最后一個答案必須在第一個響應窗口之后 WD 響應窗口 2 內寫入應答寄存器。如果所有四個答案字節都正確且順序無誤，則響應將被視為良好并生成新問題，從而重新開始該循環。在 WD 響應窗口 2 內寫入第四個答案，該窗口將終止，并啟動新的 WD 響應窗口 1。
如果有任何內容錯誤或確實，則響應將被認為不良，并且看門狗問題不會改變。此外，錯誤計數器將遞增。一旦該錯誤計數器達到閾值（在 WD_ERR_CNT 寄存器字段中定義），就會執行看門狗故障操作。操作示例包括中斷或復位切換等。
A. MCU 無需請求 WD 問題。MCU 可以從響應窗口 1 中任意位置的正確答案 WD_ANSWER_RESP_x 字節開始。新的 WD 問題始終在上一個 WD Q&A 序列運行期間最后一個 WD_ANSWER_RESP_0 答案后的一個系統時鐘周期內生成。
B. 只要在響應窗口 1 中提供 WD_ANSWER_RESP_[3:1] 字節并且在響應窗口 2 中提供 WD_ANSWER_RESP_0，MCU 就可以在 WD_ANSWER_RESPx 響應之間調度其他 SPI 命令（甚至是請求 WD 問題的命令），而不會對 WD 功能造成任何影響。

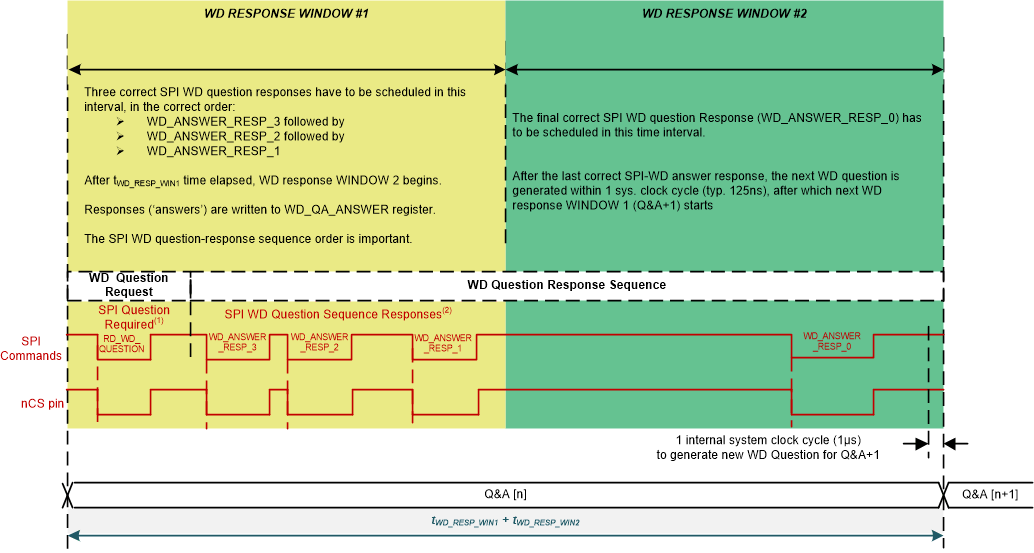

圖 10-26 WD Q&A 多答案模式的 WD Q&A 序列運行
