10.4.7.6.1 UVSUP、UVCC
如果 UVSUP 降至跳閘點，則器件會處于待機模式。UVSUP 事件會導致 INH 引腳關斷。當 VSUP 大于 UVSUP 且 INH 開啟時，SWE 計時器將啟動。如果 VSUP 繼續下降，TCAN114x-Q1 會在達到 POR 電平后關閉一切，而當 VSUP 恢復時，器件會像初始上電一樣啟動。所有寄存器都會清除并且器件必須重新配置。如果 VCC 引腳上發生欠壓事件，器件會啟動 tUVSLP 計時器以確定這是否為真實事件。在該計時器超時后，器件會根據器件設置進入失效防護模式或睡眠模式。請參閱圖 10-23。TCAN114x-Q1 還在 VCC 輸入上提供過壓保護。檢測到過壓后，器件會根據器件設置進入失效防護模式或睡眠模式。請參閱表 10-8以了解 VSUP 和 VCC 之間的關系。
表 10-8 UVSUP、UVCC
| VSUP | VCC | 器件狀態 | 總線 | RXD |
|---|---|---|---|---|
| > UVSUP | > UVCC | 正常 | 按照 TXD | 反映總線 |
| > UVSUP | < UVCC | 失效防護或睡眠 | 高阻態 | 高電平（隱性） |
| < UVSUP | 不適用 | 電源關閉 | 高阻態 | 高阻態 |

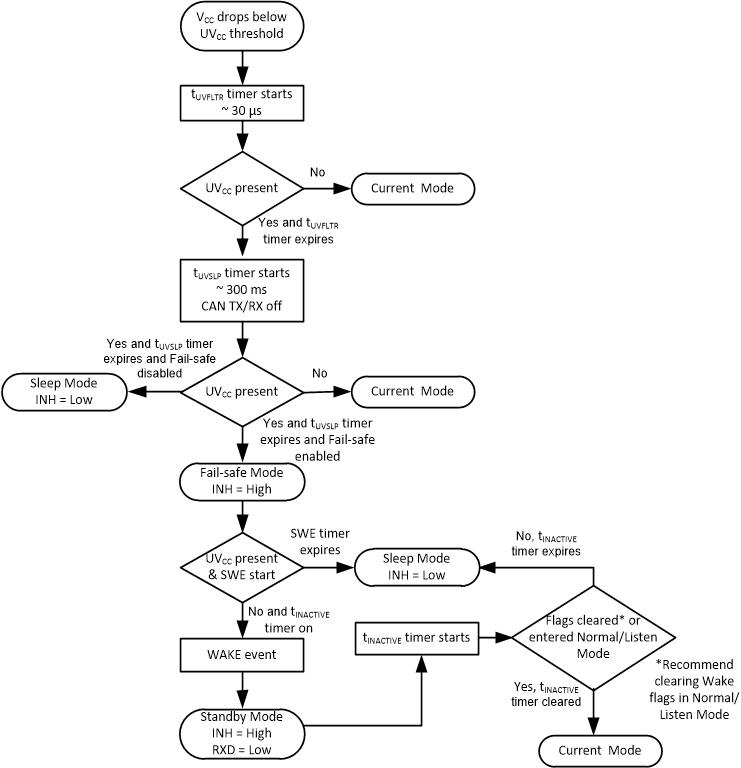

圖 10-23 UVCC 狀態圖
