ZHCSXB4 October 2024 TAA3040
ADVANCE INFORMATION
TAA3040 是一款 Burr-Brown? 高性能、音頻模數轉換器 (ADC),最多可支持對脈沖密度調制 (PDM) 麥克風輸入的八個數字通道或四個模擬通道進行同步采樣。該器件支持線路和麥克風輸入,并能夠?qū)崿F(xiàn)單端和差分輸入配置。該器件集成了可編程通道增益、數字音量控制、可編程麥克風偏置電壓、鎖相環 (PLL)、可編程高通濾波器 (HPF)、雙二階濾波器、低延遲濾波器模式,并可實現高達 768kHz 的采樣速率,并可實現高達 192kHz 的采樣速率。該器件支持時分多路復用 (TDM)、I2S 或左平衡 (LJ) 音頻格式,并可通過 I2C 或 SPI 接口進行控制。這些集成的高性能特性,以及采用 3.3V 或 1.8V 單電源供電的功能,使該器件非常適用于遠場麥克風錄音應用中空間受限的音頻系統。
TAA3040 的額定工作溫度范圍為 –40°C 至 +105°C,并且采用 24 引腳 WQFN 封裝。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TAA3040 | WQFN (24) | 4.00mm x 4.00mm,間距為 0.5mm |

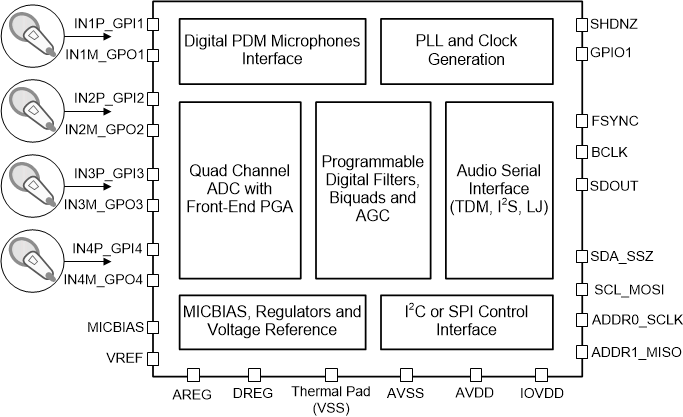

簡化版方框圖
