ZHCSXB4 October 2024 TAA3040
ADVANCE INFORMATION
標準 LJ 協議僅針對兩個通道進行定義:左通道和右通道。該器件為多通道運行擴展了相同的協議時序。在 LJ 模式下,左側時隙 0 的 MSB 在 FSYNC 上升 沿之后的同一 BCLK 周期內傳輸。后續的每個數據位都在 BCLK 的下降沿傳輸。緊接著左側時隙 0 數據傳輸,剩余的左側時隙數據按順序傳輸。右側時隙 0 的 MSB 在 FSYNC 下降 沿后的同一 BCLK 周期內傳輸。后續的每個數據位都在 BCLK 的下降沿傳輸。緊接著右側時隙 0 數據傳輸,剩余的右側時隙數據按順序傳輸。FSYNC 在 BCLK 的下降沿傳輸。圖 6-9 至圖 6-12 展示了各種配置下 LJ 運行的協議時序。

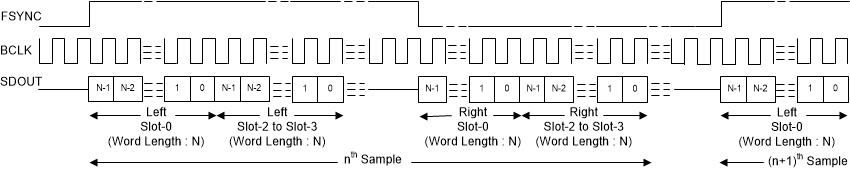

圖 6-9 LJ 模式標準協議時序 (TX_OFFSET = 0)

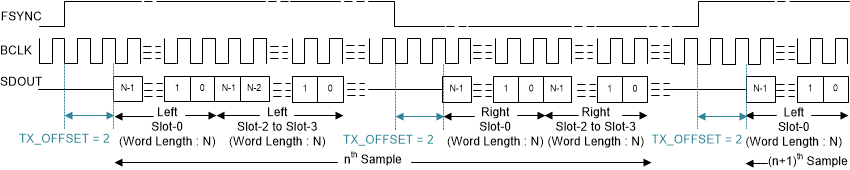

圖 6-10 LJ 協議時序 (TX_OFFSET = 2)
圖 6-11 LJ 協議時序(無空閑 BCLK 周期,TX_OFFSET = 0)

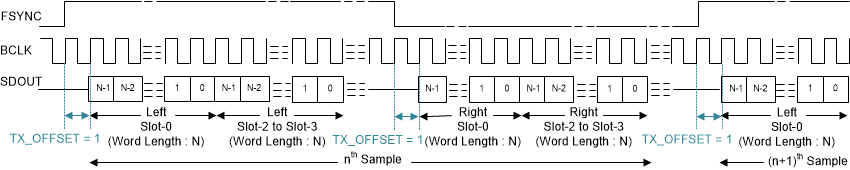

圖 6-12 LJ 協議時序(TX_OFFSET = 1 且 BCLK_POL = 1)為了使音頻總線在 LJ 模式下正常運行,每幀的位時鐘數必須大于或等于活動輸出通道的數量(包括左右時隙)乘以輸出通道數據的編程字長。器件 FSYNC 高電平脈沖必須是大于或等于活動左時隙數量乘以所配置的數據字長的 BCLK 周期數。同樣,F(xiàn)SYNC 低電平脈沖必須是大于或等于活動右時隙數量乘以所配置的數據字長的 BCLK 周期數。對于更高 BCLK 頻率的運行,建議使用 TX_OFFSET 值大于 0 的 LJ 模式。
