6.3.6.7.1.5 采樣速率：48kHz 或 44.1kHz
圖 6-25 和圖 6-26 分別展示了采樣速率為 48 kHz 或 44.1 kHz 時抽取濾波器的幅度響應和通帶紋波。表 6-26 列出了采樣速率為 48kHz 或 44.1kHz 時抽取濾波器的規格。

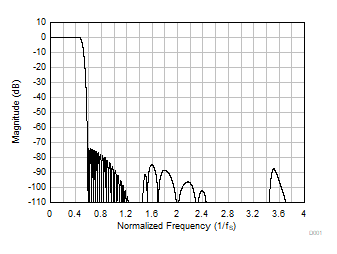

圖 6-27 線性相位抽取濾波器幅度響應

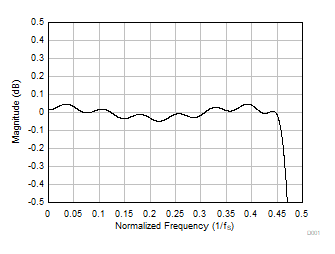

圖 6-28 線性相位抽取濾波器通帶紋波表 6-26 線性相位抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.454 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 4 × fS | 73.8 | dB | ||
| 頻率范圍為 4 × fS 以上 | 98.1 | ||||
| 群延遲或延時 | 頻率范圍為 0 至 0.454 × fS | 17.1 | 1/fS |
