6.3.6 信號鏈處理
TAA3040 信號鏈由超低噪聲、高性能和低功耗的模擬塊以及高度靈活的可編程數字處理塊組成。高性能和靈活性與緊湊的封裝相結合，使得 TAA3040 非常適合需要多通道音頻采集的各種終端設備和應用。圖 6-16 展示了一個概念方框圖，其中突出顯示了信號鏈中使用的各種構建塊以及這些塊在信號鏈中的交互方式。

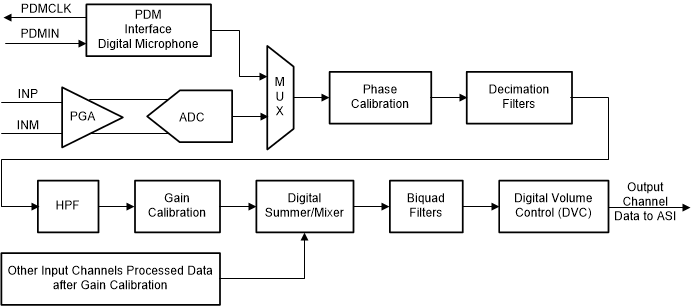

圖 6-16 信號鏈處理流程圖前端 PGA 噪聲非常低，并具有 120dB 的動態范圍性能。與具有低噪聲和低失真的多位 Δ-Σ ADC 相結合，前端 PGA 還能夠讓 TAA3040 在安靜和嘈雜的環境中實現超高保真的遠場音頻信號錄制。此外，ADC 架構具有固有的抗混疊濾波功能，能夠很好地抑制多個調制器頻率分量附近的帶外頻率噪聲。因此，該器件可在 ADC 采樣期間防止噪聲混疊到音頻頻帶中。此外，在信號鏈中，集成的高性能多級數字抽取濾波器會通過高阻帶衰減來急劇削減任何帶外頻率噪聲。
該器件還具有集成的可編程雙二階濾波器，可實現自定義低通、高通或任何其他所需的頻率整形。因此，整體信號鏈架構無需添加用于抗混疊低通濾波的外部元件，從而顯著節省外部系統元件成本和布板空間。有關更多詳細信息，請參閱 TLV320ADCx140 集成模擬抗混疊濾波器和靈活數字濾波器 應用報告。
信號鏈還包含各種高度可編程的數字處理塊，例如相位校準、增益校準、高通濾波器、數字加法器或混頻器、雙二階濾波器和音量控制。本節將進一步討論這些處理塊的詳細信息。當不使用模擬錄制通道時，該器件還支持多達 8 個數字 PDM 麥克風錄制通道。圖 6-16 信號鏈方框圖中的通道 1 至 4 與本節中所述相同。然而，通道 5 至 8 僅支持?jǐn)?shù)字麥克風錄制選項，不支持?jǐn)?shù)字加法器或混頻器選項。
可使用 IN_CH_EN (P0_R115) 寄存器啟用或禁用所需的錄音輸入通道，并可使用 ASI_OUT_EN (P0_R116) 寄存器啟用或禁用音頻串行接口的輸出通道。通常，該器件支持所有活動通道同時上電和斷電，以進行同步錄制。但是，根據應用需求，如果某些通道必須在另一個通道錄制處于開啟狀態時動態上電或斷電，則可以通過將 DYN_CH_PUPD_EN (P0_R117_d4) 寄存器位設置為 1'b1 來支持該用例。
該器件支持高達 80kHz 的輸入信號帶寬，這允許使用 176.4kHz（或更高）采樣速率來錄制高頻非音頻信號。
對于 48kHz 或更低的輸出采樣速率，該器件支持用于 8 通道錄音的所有功能和各種可編程處理塊。不過，對于高于 48kHz 的輸出采樣速率，支持的同時通道錄音數量和雙二階濾波器數量等都存在限制。有關更多詳細信息，請參閱 TLV320ADCx140 采樣速率和受支持的可編程處理塊 應用報告。
