ZHCSXB4 October 2024 TAA3040
ADVANCE INFORMATION
圖 6-39 顯示了采樣速率為 24kHz 或 22.05kHz 時抽取濾波器的幅度響應,而圖 6-40 顯示了該條件下抽取濾波器的通帶紋波和相位偏差。表 6-32 列出了采樣速率為 24kHz 或 22.05kHz 時抽取濾波器的規格。

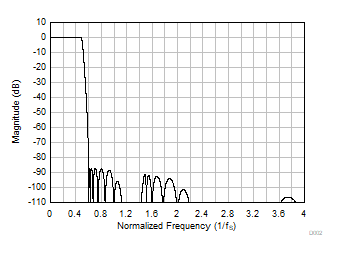

圖 6-39 低延遲抽取濾波器幅度響應

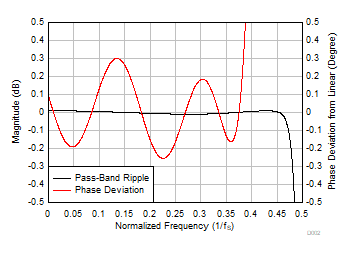

圖 6-40 低延遲抽取濾波器通帶紋波和相位偏差| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.459 × fS | -0.01 | 0.01 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 87.2 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.365 × fS | 7.5 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.365 × fS | -0.026 | 0.026 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.365 × fS | -0.26 | 0.30 | 度 |
