6.3.6.7.3.5 采樣速率：88.2kHz 至 96kHz
圖 6-37 展示了采樣速率為 88.2kHz 至 96kHz 時抽取濾波器的幅度響應，而圖 6-38 展示了該條件下抽取濾波器的通帶紋波和相位偏差。表 6-42 列出了采樣速率為 88.2kHz 至 96kHz 時抽取濾波器的規格。

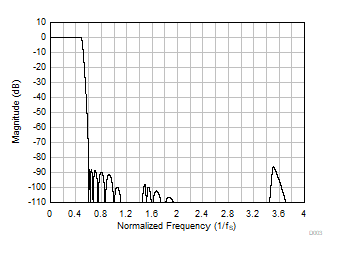

圖 6-57 超低延遲抽取濾波器幅度響應

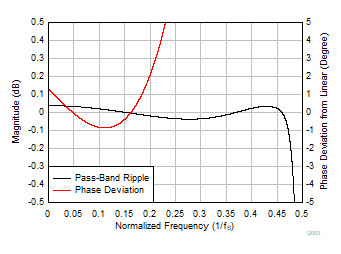

圖 6-58 超低延遲抽取濾波器通帶紋波和相位偏差表 6-42 超低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.466 × fS | -0.04 | 0.04 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 86.3 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.1625 × fS | 3.7 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.1625 × fS | -0.091 | 0.091 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.1625 × fS | -0.86 | 1.30 | 度 |
