6.3.6.6 可編程通道加法器和數字混頻器
如果應用所需的 SNR 高于每個通道支持的 SNR，可以使用器件數字求和模式。在該模式下，數字錄音數據會以相等的權重因子在通道上求和，這有助于降低等效錄音噪聲。表 6-21 列出了通道求和模式可用的配置設置。
表 6-21 通道求和模式可編程設置
| P0_R107_D[3:2]：CH_SUM[1:0] | 輸入通道的通道加法模式 | SNR 和動態范圍提升 |
|---|---|---|
| 00（默認值） | 通道求和模式禁用 | 不適用 |
| 01 | 輸出通道 1 =（輸入通道 1 + 輸入通道 2）/2 | SNR 和動態范圍提升約 3dB |
| 輸出通道 2 =（輸入通道 1 + 輸入通道 2）/2 | ||
| 10 | 保留（不使用此設置） | 不適用 |
| 11 | 保留（不使用此設置） | 不適用 |
該器件還支持完全可編程的混頻器功能，該功能可以將各種輸入通道與其自定義可編程比例因子進行混頻，以生成最終輸出通道。可編程混頻器功能僅在 CH_SUM[1:0] 設置為 2'b00 時可用。所有輸入通道都支持混頻器功能。圖 6-18 所示的方框圖描述了混頻器 1 用于生成輸出通道 1 的操作。節 7.4.3 介紹了混頻器操作的可編程系數。

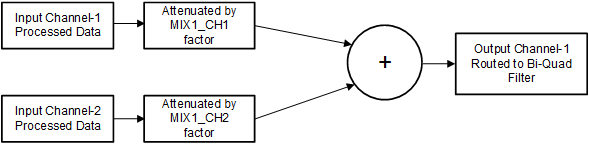

圖 6-18 可編程數字混頻器方框圖混頻器 2 會執行類似的混頻器操作以生成輸出通道 2。
