6.3.6.7.1.9 采樣速率：705.6kHz 至 768kHz
圖 6-21 和圖 6-22 分別展示了采樣速率為 705.6kHz 至 768kHz 時抽取濾波器的幅度響應和通帶紋波。表 6-31 列出了采樣速率為 705.6kHz 至 768kHz 時抽取濾波器的規格。

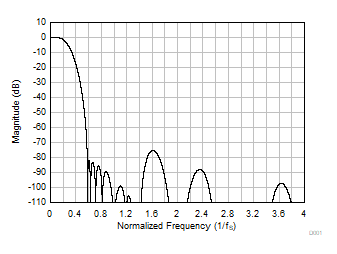

圖 6-35 線性相位抽取濾波器幅度響應

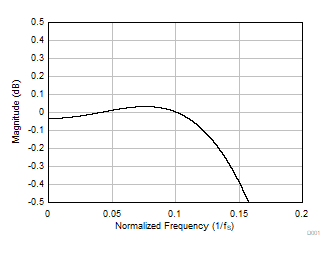

圖 6-36 線性相位抽取濾波器通帶紋波表 6-31 線性相位抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.113 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 2 × fS | 75.0 | dB | ||
| 頻率范圍為 2 × fS 以上 | 88.0 | ||||
| 群延遲或延時 | 頻率范圍為 0 至 0.113 × fS | 5.9 | 1/fS |
