6.3.9 數字 PDM 麥克風錄音通道
除了支持模擬麥克風外，該器件還可與數字脈沖密度調制 (PDM) 麥克風連接，并使用高階、高性能的抽取濾波器來生成脈沖編碼調制 (PCM) 輸出數據，這些數據可通過音頻串行接口傳輸到主機。該器件支持多達四個數字麥克風錄音通道。如果系統中未使用第二個通道模擬麥克風，則模擬輸入引腳（IN2P 和 IN2M）可以分別改為用作 GPI1 和 GPO1 引腳，并且可以針對 PDMDIN1 和 PDMCLK 時鐘進行配置來進行數字 PDM 麥克風錄音。GPIO1 或 GPI2（與 MICBIAS 進行多路復用）可用作 PDMDIN2，以啟用四通道 PDM 麥克風錄音。如果需要雙通道模擬輸入錄音，則可以將 MICBIAS（配置為 GPI2）和 GPIO1 分別用作 PDMDIN 和 PDMCLK，以啟用雙通道 DMIC 錄音和雙通道 AIN 錄音。該器件在輸入端總共支持四個通道（模擬和數字）。
該器件在內部生成 PDMCLK，其頻率可使用 PDMCLK_DIV[1:0] (P0_R31_D[1:0]) 寄存器位編程為 6.144MHz、3.072MHz、1.536MHz 或 768kHz（輸出數據采樣速率為 48kHz 的倍數或約數時），或者 5.6448MHz、2.8224MHz、1.4112MHz 或 705.6kHz（輸出數據采樣速率為 44.1kHz 的倍數和約數時）。PDMCLK 可在 GPO1 和 GPIO1 引腳上布線。連接外部數字麥克風設備。圖 6-64 展示了數字 PDM 麥克風的連接圖。

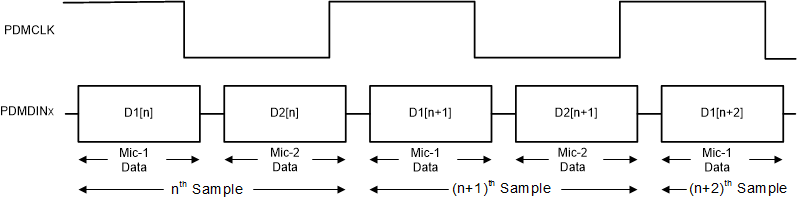

圖 6-64 TAA3020 的數字 PDM 麥克風連接圖外部數字麥克風設備的一位輸出可以連接到 GPIx 引腳。該單一數據線路可由兩個數字麥克風共享，以將其數據放置在 PDMCLK 的相反邊沿上。在內部，該器件根據 P0_R32_D[7:4] 中設置的配置寄存器位，在 PDMCLK 的上升沿或下降沿鎖存數據的穩定值。圖 6-65 展示了數字 PDM 麥克風接口時序圖。
圖 6-65 數字 PDM 麥克風協議時序圖使用數字麥克風進行錄音時，相應 ADC 通道的模擬塊將斷電并被旁路，以提高功效。可以使用 CH1_INSRC[1:0] (P0_R60_D[6:5]) 和 CH2_INSRC[1:0] (P0_R65_D[6:5]) 寄存器位來為通道 1 至通道 2 選擇模擬麥克風或數字麥克風。通道 3 和通道 4 僅支持數字麥克風接口。
