6.3.1.2.2 IC 間音頻 (I2S) 接口
標準 I2S 協議僅針對兩個通道進行定義：左通道和右通道。該器件為多通道運行擴展了相同的協議時序。在 I2S 模式下，左時隙 0 的 MSB 會在 FSYNC 下降 沿之后第二個周期中的 BCLK 下降沿上傳輸。緊接著左側時隙 0 數據傳輸，剩余的左側時隙數據按順序傳輸。右時隙 0 的 MSB 會在 FSYNC 上升 沿之后第二個周期中的 BCLK 下降沿上傳輸。緊接著右側時隙 0 數據傳輸，剩余的右側時隙數據按順序傳輸。FSYNC 和每個數據位在 BCLK 的下降沿傳輸。圖 6-5 至圖 6-8 展示了各種配置下 I2S 運行的協議時序。
圖 6-5 I2S 模式標準協議時序 (TX_OFFSET = 0)

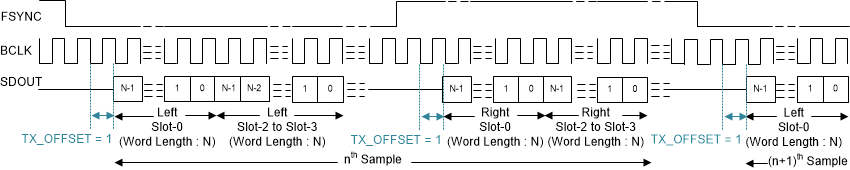

圖 6-6 I2S 協議時序 (TX_OFFSET = 1)

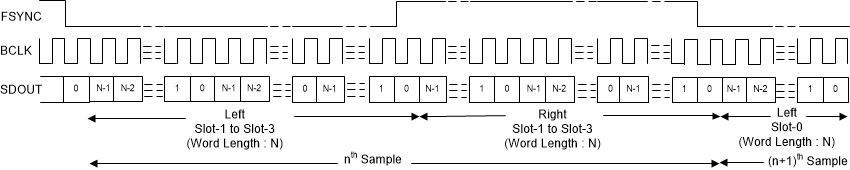

圖 6-7 I2S 協議時序（無空閑 BCLK 周期，TX_OFFSET = 0）

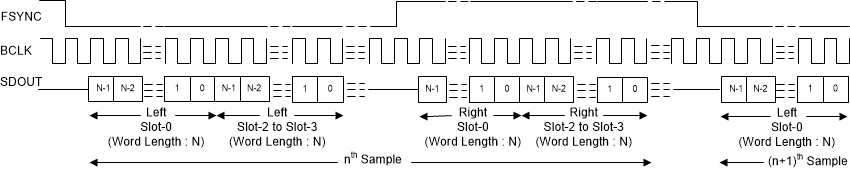

圖 6-8 I2S 協議時序（TX_OFFSET = 0 且 BCLK_POL = 1）為了使音頻總線在 I2S 模式下正常運行，每幀的位時鐘數必須大于或等于活動輸出通道的數量（包括左右時隙）乘以輸出通道數據的編程字長。器件 FSYNC 低電平脈沖必須是大于或等于活動左時隙數量乘以所配置的數據字長的 BCLK 周期數。同樣，F(xiàn)SYNC 高電平脈沖必須是大于或等于活動右時隙數量乘以所配置的數據字長的 BCLK 周期數。
