7.3.4.4 超聲回波 - 閾值數據分配
PGA460 閾值分配分為兩個預設：預設 1 和預設 2。這兩個預設都具有用于閾值段分配的獨立存儲器映射。對于每個預設，PGA460 器件最多支持 12 個閾值段，這些閾值段由 P1_THR_[0:15] 寄存器（對于預設 1）和 P2_THR_[0:15] 寄存器（對于預設 2）中的閾值段點進行定義。
#X8043 展示了一個閾值分配示例。

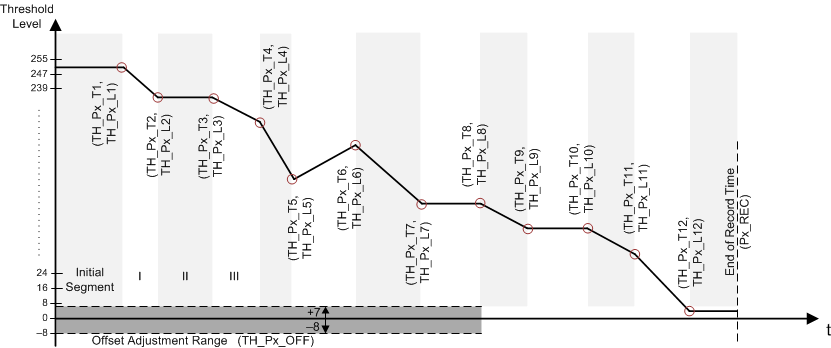

圖 7-6 閾值分配示例如#X8043 所示，每個 TSP 以（時間，水平）格式描述，Px 為預設編號（P1 表示預設 1，P2 表示預設 2）。此外，只有初始段時間參數 (TH_Px_T1) 值以絕對時間表示，所有后續 TSP 時間（TH_Px_Tx 參數）均表示為前一個 TSP 的絕對時間值與當前 TSP 的絕對時間值之間的時間差。每個 TSP 的水平值（TH_Px_Lx 參數）都用絕對 LSB 水平值表示，彼此不相關。任何給定時刻的 TSP 水平閾值由 PGA460 器件確定為兩個相鄰閾值段點之間的線性插值函數。
如#X8043 所示，初始段具有由 TH_Px_L1 參數確定的恒定閾值，直到到達第一個段的開頭，同樣，第 12 個段將具有由 TH_Px_L12 參數確定的恒定閾值，直到到達由 Px_REC 參數定義的記錄時間結尾。
TH_Px_L1 至 TH_Px_L8 閾值參數為 5 位寬，TH_Px_L9 至 TH_Px_L12 參數為 8 位寬。這些大小有助于節省存儲器空間，同時允許在存在噪聲的情況下以更高的分辨率遠距離檢測弱回波信號，同時在所有 TSP 上使該距離保持恒定。由于 TH_Px_L1 至 TH_Px_L8 的分辨率為 8LSB，因此定義了閾值偏移，以便更精細地調整短距離檢測的閾值映射。
- 加入偏移量后的所有 TSP 計算值如果為負，則在線性插值之前被鉗位為 0，這導致閾值曲線的斜率偏離預期值。
- 預設 1 和預設 2 閾值映射參數均受 CRC 計算算法（GUID-0EE0B425-DE2D-48BE-AA87-B1AD2F3EC245.html#X1155）的保護。
- 在上電或從低功耗模式喚醒時，所有閾值寄存器 (Px_THR_XX) 和閾值 CRC 寄存器 (THR_CRC) 未初始化為默認值，這會導致 CRC 錯誤并將 THR_CRC_ERR 位設置為 1。這種情況向 MCU 表明配置未正確加載。對閾值寄存器進行寫入會重新運行 CRC 計算并更新錯誤位。
