7.3.11 溫度傳感器和溫度數據路徑
PGA460 器件具有一個片上溫度傳感器和一個用于精確溫度測量的專用溫度數據路徑。輸出值以無符號 8 位數字形式提供，范圍為 –40°C 至 +125°C。溫度傳感器測量可用于隨環境溫度變化調整傳感器性能的變化。發出溫度測量命令后，溫度測量的采樣和轉換時間至少需要 100us。請勿在此期間發送其他命令，以確保溫度值能夠正確更新。
可以使用 UART 接口的時間命令接口讀取溫度數字數據路徑的輸出。提供的值與測量溫度相關，如#X250 所示。
其中
- t(VAL) 是使用 TCI 或 UART 命令從器件讀取的值。
- T 是溫度。
- TEMP_GAIN 和 TEMP_OFF 是 –8 至 +7 范圍內的有符號值。
由于 T(VAL) 計算后的輸出值可能是小數，因此該值將向上舍入為最接近的整數值。

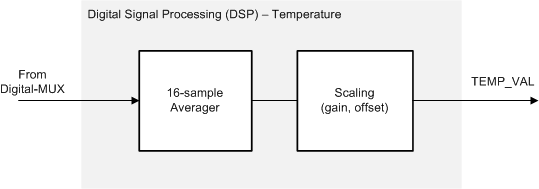

#X1446 展示了溫度數字數據路徑，其中包含一個 16 樣本平均器和一個調節模塊。16 樣本平均模塊對 16 個以 1 個樣本/μs 的速率到達的溫度測量結果求平均值，得出一個結果，以此來消除溫度測量誤差。調節模塊用于調節增益和失調電壓參數，可更好地校準溫度傳感器?？梢允褂?TEMP_TRIM EEPROM 寄存器中的 TEMP_GAIN 和 TEMP_OFF 位對這兩個參數進行編程。
圖 7-39 溫度傳感器信號路徑在進行補償之前 (TEMP_GAIN 位設置為 0，TEMP_OFF 位設置為 0)、T(VAL) 與 ADC 轉換的值相同。如上所述，用戶可以通過執行雙溫度測量和修整來補償工作條件 (VPWR)、電路板設計和器件配置的變化。進行補償之后，可以使用#X250 將 T(VAL) 轉換為絕對溫度。隨著 VPWR 的增加，功率耗散會增加，內部裸片溫度可能與環境溫度不同。溫度傳感器始終指示裸片溫度。
在不校準 TEMP_GAIN 和 TEMP_OFF 的情況下，可以使用#T4793009-6 通過裸片溫度讀數估算環境溫度
其中
- RθJA (°C/W) 是結至環境熱阻，其值為 96.1°C/W。
- VPWR (V) 是輸入電壓。
- IVPWR_RX_ONLY (mA) 是僅監聽模式下來自 VPWR 引腳的電源電流，其值為 12mA。
