3 說明
PGA460 器件是一款高度集成的片上系統超聲波換能器驅動器和信號調節器，配備先進的 DSP 內核。該器件具有一個互補低側驅動器對，可以在基于變壓器的拓撲中使用升壓變壓器驅動換能器，或在直接驅動拓撲中使用外部高側 FET 驅動換能器。該器件可以接收和調節反射的回波信號，實現物體的可靠檢測。此功能是使用模擬前端 (AFE) 實現的，模擬前端包含一個低噪聲放大器和一個饋送到 ADC 的可編程時變增益級。使用時變閾值在 DSP 內核中處理數字化信號，從而實現近場和遠場物體檢測。
與外部控制器的主要通信可通過 IO 引腳上的時間指令接口 (TCI) 或 1 線 USART 異步接口，或者 RXD 和 TXD 引腳上的 CMOS 電平 USART 接口實現。PGA460 可進入超低靜態電流低功耗模式以減少閑置時的功耗，并且可在通信接口上使用指令將其喚醒。
PGA460 還包括片上系統診斷（可監控突發期間的換能器電壓、換能器的頻率和衰減時間，以提供完整的激勵信息）和面向過壓、欠壓、過流和短路情形的電源側和收發器側診斷。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| PGA460 | TSSOP (16) | 5.00mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

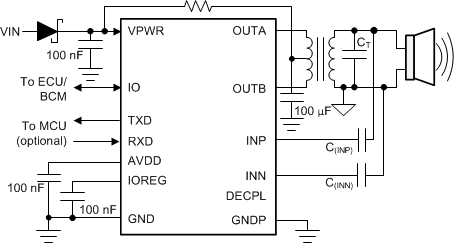

典型應用圖（變壓器驅動）
