7.3.12 TEST 引腳功能
PGA460 TEST 引腳有多種用途，包括：
- 允許用戶從 PGA460 器件中提取內部信號。
- 選擇數字引腳的輸出電壓，使 3.3V MCU 或 5V MCU 無需使用任何外部電壓轉換器即可連接到器件。RXD、TXD、SCLK、DECPL 和 TEST 引腳受此選擇的影響。
可以通過內部測試多路復用器選擇預定義信號來提取 TEST 引腳上的內部信號。TEST_MUX 寄存器參數用于選擇該信號。表 7-5 列出了在 TEST 引腳輸出的可能 PGA460 內部信號。
| TEST_MUX 值 | 信號名稱 | 類型 | 說明 |
|---|---|---|---|
| 0x00 | 高阻（禁用） | 模擬 | TEST 引腳處于高阻抗?fàn)顟B(tài) |
| 0x01 | ASC 輸出 | ADC 緩沖器之后的 SAR ADC 輸入 | |
| 0x02 | 保留 | ||
| 0x03 | 保留 | ||
| 0x04 | 8MHz 時鐘 | 數字 | 8MHz 時鐘輸出，來自 PGA460 |
| 0x05 | ADC 采樣時鐘 | 1μs ADC 采樣時鐘 | |
| 0x06 | 保留 | ||
| 0x07 | 保留 |
當用作模擬測試多路復用器輸出時，在共模電壓設置為 0.9V 的情況下，TEST 引腳輸出電壓可在 0V 至 1.8V 的范圍內變化。
TEST 引腳執行的數字電壓電平選擇在器件上電時執行。上電時，器件會檢查 TEST 引腳的電平。如果電平為低，則數字輸出引腳在 3.3V 電壓下工作。如果 TEST 引腳連接至高電平（3.3V 或 5V 都被視為高電平狀態），則數字輸出引腳在 5V 電壓下工作。該條件被鎖存在 PGA460 器件中，以便測試多路復用器可以進一步使用 TEST 引腳，如前所述。如果應用要求使用 5V 數字輸出并且必須從 PGA460 器件提取測試多路復用器輸出，則可以在 TEST 引腳上連接一個弱上拉電阻器，如#X2613 所示。

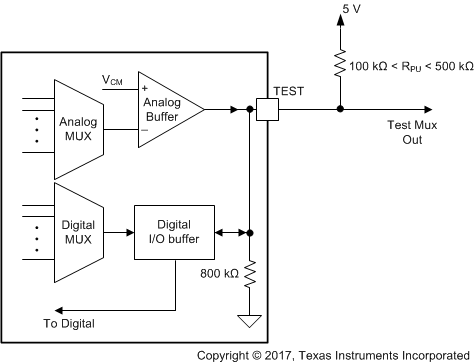

圖 7-40 測試引腳測試多路復用器輸出應用如#X2613 所示，電阻器 (RPU) 連接到永久電源，通過 RPU 電阻器和 800kΩ 內部電阻生成接地電流路徑。該配置對系統而言不是問題；不過，在需要使用 PGA460 低功耗模式來節能的應用中，它可能會導致靜態電流小幅增加。在這種情況下，TEST 引腳可以連接至外部 MCU 上的 GPIO 引腳，該引腳可以在 TEST 引腳上輸出邏輯低電平或邏輯高電平狀態，以便選擇器件啟動時的電壓電平，然后禁用 GPIO 輸出以節能，或?qū)?GPIO 重新配置為輸入，防止 MCU 使用任何 PGA460 測試輸出信號。僅 CMOS 5V UART 通信需要外部上拉電阻器，3V 通信不需要外部上拉電阻器。
