ZHCSU58 December 2023 MCT8315Z
PRODUCTION DATA
硬件型號使用三個可通過電阻器配置的輸入(代替 SPI 引腳),它們是 。ADVANCE、MODE 和 SLEW。
這個型號使應用設計人員能夠通過將每個引腳連接至邏輯高電平或邏輯低電平來配置關鍵器件設置,或將其懸空,或者使用合適的電阻器上拉至邏輯高電平或下拉至邏輯低電平。這樣就不要求外部微控制器使用 SPI 總線來配置 MCT8315Z。一般故障信息仍可通過 nFAULT 引腳獲得。可配置引腳(ADVANCE、SLEW 和 MODE)上的電壓電平僅在上電期間檢測一次并用于器件配置 - 這些引腳電壓的任何后續變化都不會影響器件配置,直到后續的電源復位。
更多有關硬件接口的信息,請參閱節 8.3.10。

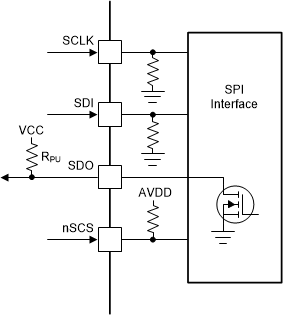

圖 8-8 MCT8315ZR SPI 接口
