ZHCSU58 December 2023 MCT8315Z
PRODUCTION DATA

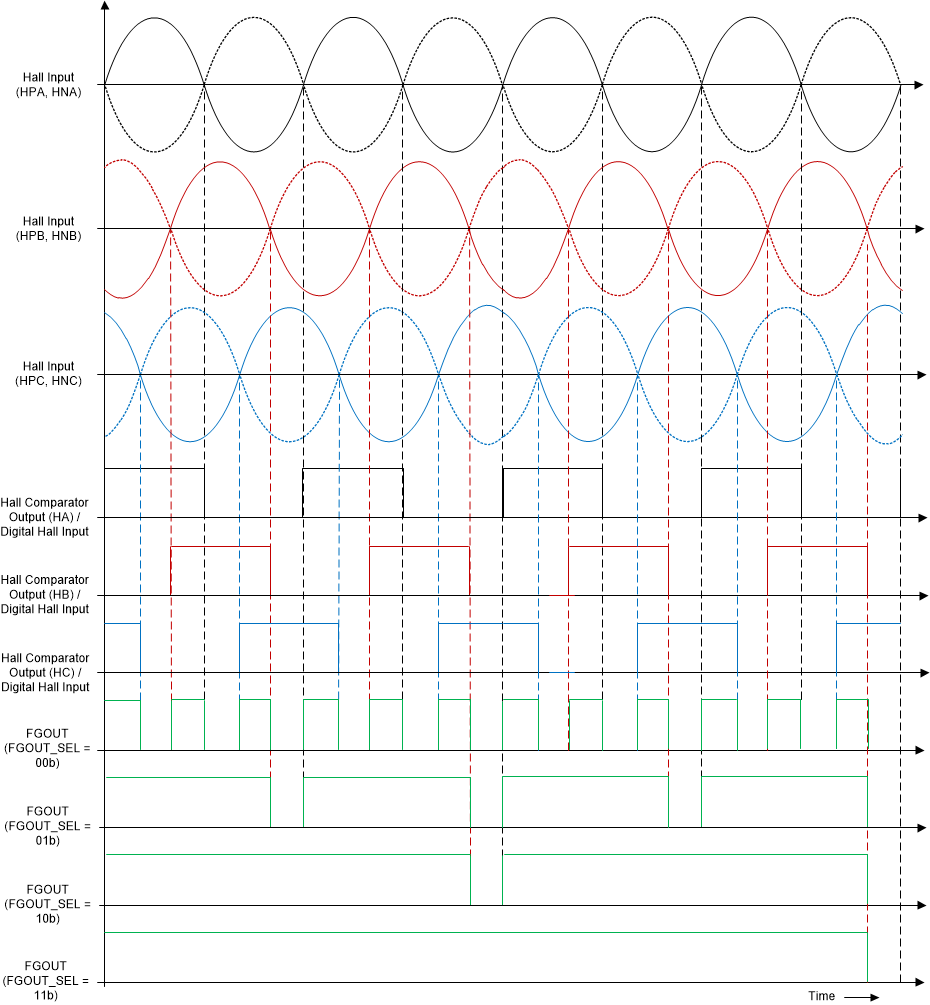

MCT8315Z 器件還具有一個開漏 FGOUT 信號,可用于 BLDC 電機的閉環速度控制。該信號包含全部三個霍爾元件輸入的信息,如圖 8-42 所示。在 MCT8315ZR(SPI 型號)中,F(xiàn)GOUT 可以配置為不同的霍爾信號分頻因子,如圖 8-42 所示。在 MCT8315ZH/T(硬件型號)中,默認模式為 FGOUT_SEL = 00b。
