ZHCSU58 December 2023 MCT8315Z
PRODUCTION DATA
降壓穩壓??器還支持饋送到外部 LDO 以生成精度更高的標準 3.3V 或 5.0V 輸出軌的電壓要求。降壓輸出電壓應配置為 4V 或 5.5V 以提供額外的余量,從而支持外部 LDO 來生成 3.3V 或 5V 電壓軌,如圖 8-12 所示。
這樣就可以采用電壓較低的 LDO 設計來節省成本,并由于壓降電壓較低而實現更好的熱管理。

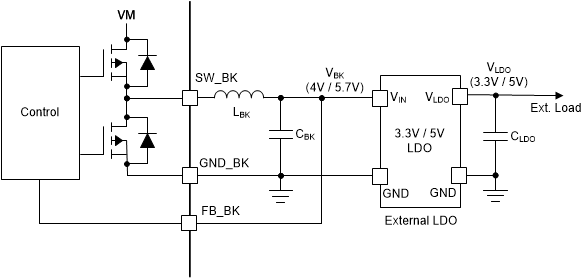

圖 8-12 具有外部 LDO 的降壓穩壓器
