8.3.7 壓擺率控制

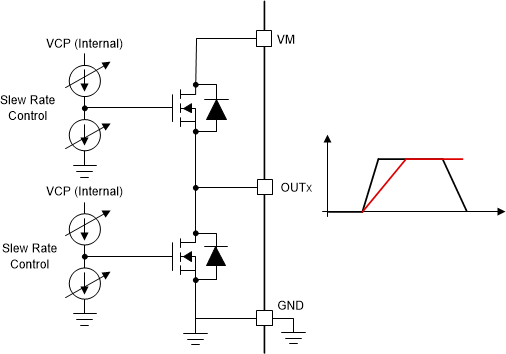

對半橋的 MOSFET 實施可調柵極驅動電流控制，以實現壓擺率控制。MOSFET VDS 壓擺率是優化輻射發射、二極管恢復尖峰的能量和持續時間以及與寄生效應相關的開關電壓瞬態的關鍵因素。這些壓擺率主要由內部 MOSFET 的柵極電荷的速率決定，如圖 8-17 所示。

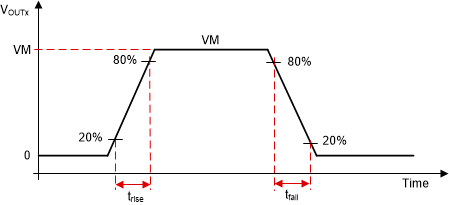

圖 8-17 壓擺率電路實現壓擺率可以通過硬件型號中的 SLEW 引腳或使用 SPI 型號中的 SLEW 位進行調整。有四種壓擺率設置可用：25V/μs、50V/μs、125V/μs 或 200V/μs.壓擺率根據 OUTx 引腳電壓的上升時間和下降時間計算得出，如圖 8-18 所示。
圖 8-18 壓擺率時序
