8.3.12 逐周期電流限制
如果流經低側 MOSFET 的電流超過 ILIMIT 電流，電流限制電路將激活。此特性將電機電流限制為低于 ILIMIT。

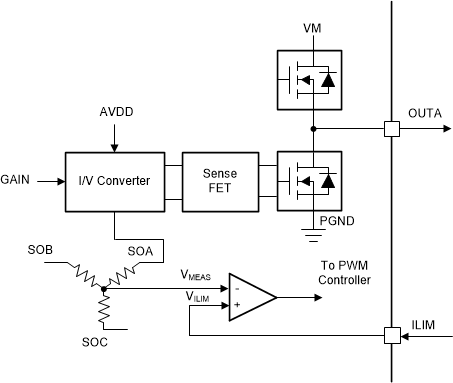

電流限制電路利用三相的電流檢測放大器輸出，并將該電壓與 ILIM 引腳處的電壓進行比較。圖 8-35 展示了電流限制電路的實現方式。如該圖所示，電流檢測放大器的輸出與星形連接的電阻網絡相結合。將測得的電壓 VMEAS 與施加在 ILIM 引腳上的外部基準電壓 VILIM 進行比較，以實現電流限制實施。在 OUTX 引腳上檢測到的電流與 VMEAS 閾值之間的關系如下所示：
方程式 5.
其中
- AVDD 為 3.3V LDO 輸出
- OUTX 是流入低側 MOSFET 的電流
- 增益為 0.24V/A
ILIMIT 閾值可以通過將 ILIM 引腳配置在 AVDD/2 與 (AVDD/2 - 0.32)V 之間進行調整。AVDD/2 是最小值，當將它施加在 ILIM 引腳上時，會禁用逐周期電流限制，而 4A 的最大閾值可通過在 ILIM 引腳上施加 (AVDD/2 - 0.32)V 來配置。

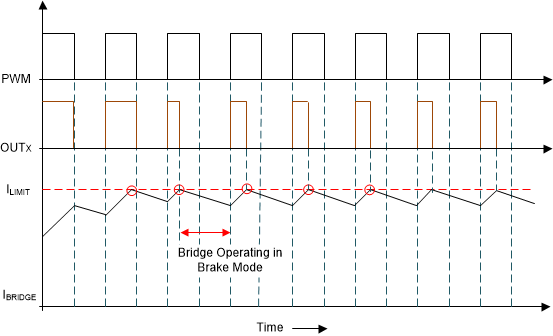

圖 8-35 電流限制實現當達到電流限制閾值時，高側 FET 被禁用，直到下一個 PWM 周期開始，如圖 8-36 所示。通過配置 SPI 器件型號中的 ILIM_RECIR 位，低側 FET 可以在制動模式或高阻態模式下運行。
圖 8-36 逐周期電流限制運行在 MCT8315Z 器件中，當電流限制在同步整流模式下激活時，電流會通過低側 FET 再循環，而高側 FET 會被禁用，如圖 8-37<
