8.1.2 誤差放大器和補償
圖 8-3 展示了采用跨導誤差放大器 (EA) 的 II 型比較器。EA 開環增益的主極點由 EA 輸出電阻 RO-EA 和有效帶寬限制電容 CBW 設置，如 方程式 26 中所示。
方程式 26.

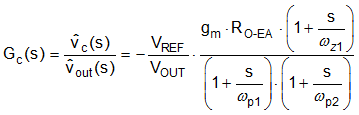

上述表達式中忽略了 EA 高頻極點。方程式 27 計算了從輸出電壓到 COMP 節點的補償器傳遞函數，其中包括（內部或外部）反饋電阻器網絡貢獻的增益。
方程式 27.
其中
- VREF 是 0.8V 的反饋電壓基準。
- gm 是 1200μS 的 EA 增益跨導。
- RO-EA 是 64M? 的誤差放大器輸出阻抗。
方程式 28.
方程式 29.
方程式 30.
EA 補償元件會在原點、零點和高頻極點附近形成一個極點。通常，RCOMP << RO-EA 且 CCOMP >> CBW 和 CHF，因此近似值有效。

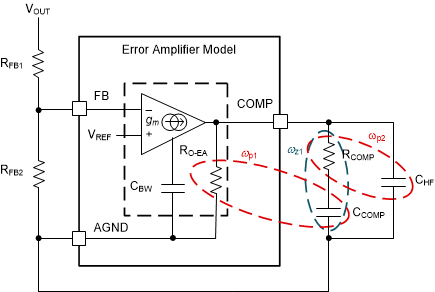

圖 8-3 誤差放大器和補償網絡
