3 說明
LM5148-Q1 是一款 80V 超低 IQ 同步降壓直流/直流控制器，適合高電流單輸出應用。該控制器使用峰值電流模式控制架構，可實現簡單環路補償、快速瞬態響應和出色的負載和線路調節性能。LM5148-Q1 可設置為以兩相模式（并聯輸出）運行，實現精確的電流共享，適合高電流應用。該器件可在低至 3.5V 的輸入電壓和接近 100% 的占空比（如果需要）下運行。
LM5148-Q1 具有一種獨特的 EMI 降低特性，稱為雙隨機展頻 (DRSS)。將低頻三角調制與高頻隨機調制相結合，可分別在低頻和高頻頻帶上降低 EMI 干擾。此項混合技術符合業界通用的 EMC 測試中指定的多種分辨率帶寬 (RBW) 設置。
(1) 有關更多信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
典型應用原理圖

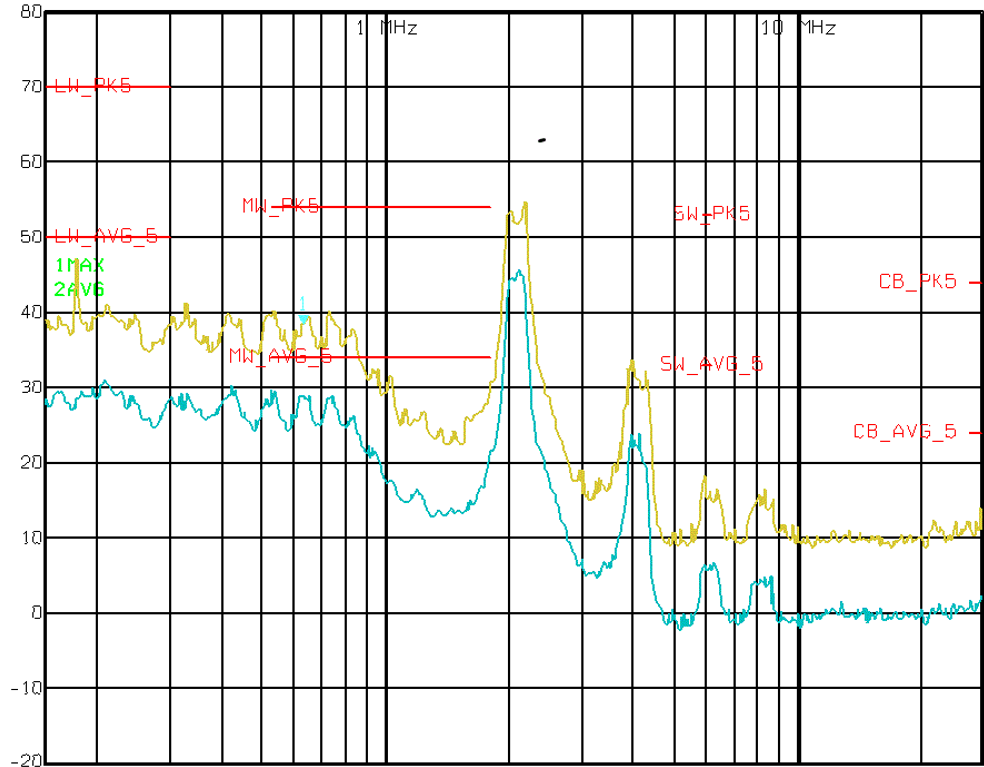

CISPR 25 EMI 性能 - 150kHz 至 30MHz
