7.3.12.1 分流電流檢測
圖 7-4 展示了使用分流電阻器進行的電感器電流檢測。此配置會持續監測電感器電流，以在整個工作溫度范圍內提供準確的過流保護。為了獲得出色的電流檢測精度和過流保護，請?jiān)陔姼衅骱洼敵龆酥g放置一個低電感 ±1% 容差分流電阻器并通過開爾文連接方式連接到 LM5148-Q1 電流檢測放大器。
如果從 ISNS+ 到 VOUT 感測到的峰值電壓信號超過 60mV 的電流限制閾值，電流限制比較器會立即終止 HO 輸出來提供逐周期電流限制。可使用方程式 10 來計算分流電阻。
方程式 10.
其中
- VCS-TH 為 60mV 的電流檢測閾值。
- IOUT(CL) 是過流設定值，該值設置為大于最大負載電流，以免負載瞬變期間過流比較器發生跳變。
- ΔIL 是電感器紋波電流的峰峰值。

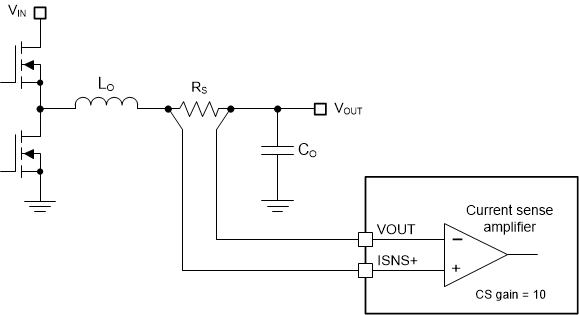

圖 7-4 分流電流檢測實現在過流條件下，軟啟動電壓會被限制在比 FB 高 150mV。必須發生 16 個過流事件，SS 鉗位才會啟用。該要求確保 SS 可以在短暫過流事件期間被拉低，從而防止恢復期間出現輸出電壓過沖。
