6.3.4 雙隨機展頻 (DRSS)
該器件提供數字展頻，可在寬頻率范圍內降低電源的 EMI。通過 CFG1 引腳 設置啟用展頻。啟用展頻后，內部調制器會使內部時鐘抖動。當器件配置為使用施加于 SYNCIN 引腳的外部時鐘時，內部展頻將被禁用。DRSS 將低頻三角調制曲線與高頻逐周期隨機調制曲線相結合。低頻三角調制提高了低射頻頻帶（例如 AM 頻帶）中的性能，高頻隨機調制提高了高射頻頻帶（例如 FM 頻帶）中的性能。此外，還會進一步隨機調制三角調制的頻率，以降低出現任何可聞音的可能性。為了更大限度地減少展頻引起的輸出電壓紋波，可以逐周期修改占空比，以便在啟用抖動時保持幾乎恒定的占空比。

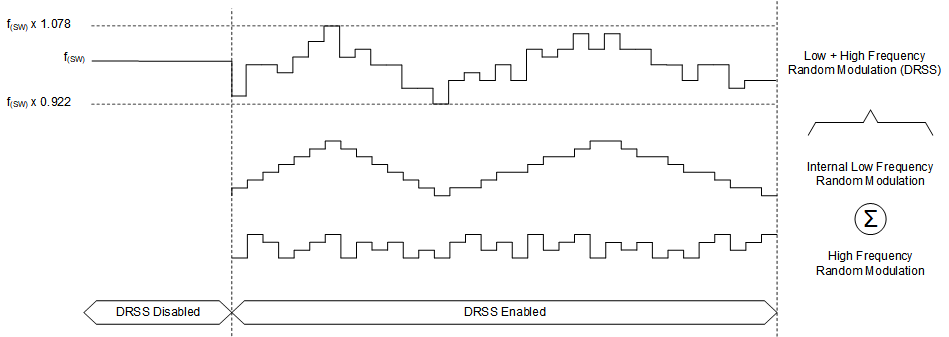

圖 6-4 雙隨機展頻
