7.2.4.5 熱性能

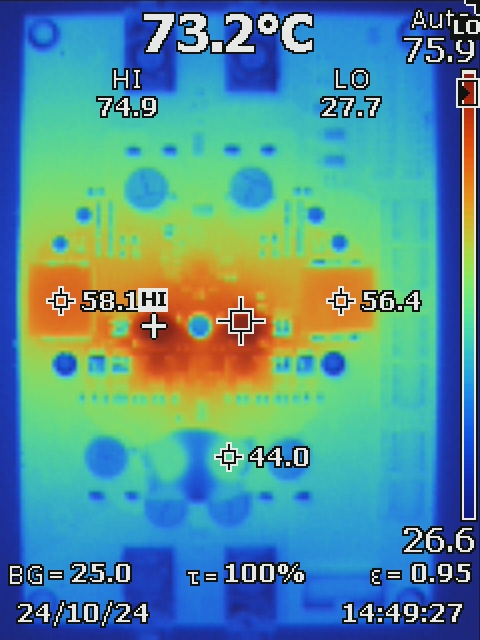

圖 7-20 Vin = 14.4V，Vout = 24V，POUT = 300W，自然對流
圖 7-21 Vin = 14.4V，Vout = 45V，POUT = 300W，自然對流
