7.3.10.1 電流檢測放大器操作
該器件上的 SOx 引腳輸出的模擬電壓與低側 FET (IOUTx) 中流動的電流和增益設置 (GCSA) 的乘積成比例。增益設置可在四個不同級別之間調節，可通過 GAIN 引腳（硬件器件型號）或 CSA_GAIN 位（SPI 或 tSPI 器件型號）設置這些級別。
圖 7-28 顯示了電流檢測放大器的內部架構。電流檢測是通過器件的每個低側 FET 上的檢測 FET 實施的。該電流信息轉換為一個電壓，進而根據 CSAREF 引腳上的電壓 (VREF) 和增益設置在 SOx 引腳上生成 CSA 輸出電壓。CSA 輸出電壓可使用方程式 15 計算
方程式 2.
圖 7-28 集成電流檢測放大器圖 7-29 和圖 7-30 顯示了放大器工作范圍的詳細信息。在雙向運行中，0V 輸入的放大器輸出設置為 VREF/2。差分輸入的任何變化都會導致輸出與 GCSA 因子的乘積發生相應的變化。放大器有一個定義的線性區域，在該區域內放大器可以保持運行。

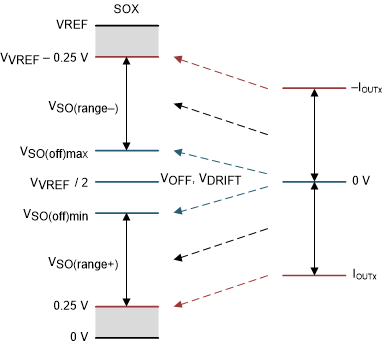

圖 7-29 雙向電流檢測輸出

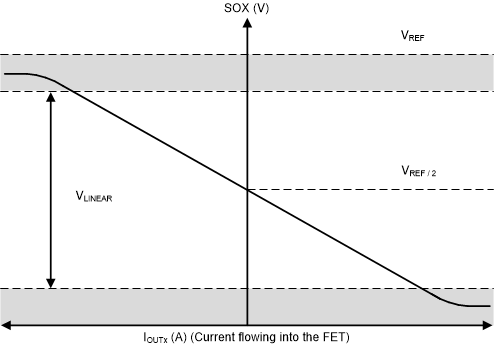

圖 7-30 雙向電流檢測區域注： 電流檢測放大器使用在 CSAREF 引腳上提供的外部電壓基準 (VREF)。
