ZHCSTD4B September 2019 – October 2023 BQ75614-Q1
PRODUCTION DATA
BQ75614-Q1 器件可在不到 200μs 的時間內提供高達 16S 電池模塊的高精度電池電壓測量,同時該器件還支持分流電阻器電流檢測測量。借助集成式前端濾波器,可以在電池輸入通道上使用簡單、低額定電壓的差分 RC 濾波器來實現系統。集成式后 ADC 低通濾波器可以執行經過濾波、類似于直流電的電壓測量。該器件還支持集成電流檢測功能,可選擇與電池電壓測量同步,以更好地計算荷電狀態 (SOC)。此器件支持自主內部電池平衡,并通過監測溫度來自動暫停和恢復平衡,以免出現過熱條件。
| 器件型號(1) | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| BQ75614-Q1 | HTQFP(64 引腳) | 10.00mm × 10.00mm |

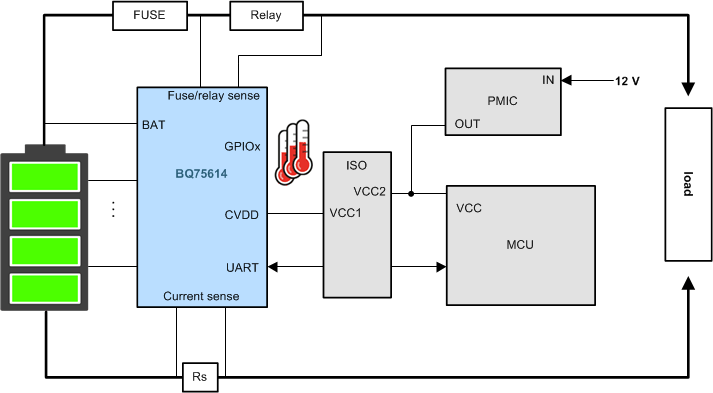

簡化版系統圖
