8.5.2 ADC 轉換數據
該器件以 CLOCK 寄存器 OSR 位設置的數據速率為每個通道提供轉換數據。相對于 DRDY 生效的數據可用時間由通道相位校準設置和 MODE 寄存器中的 DRDY_SEL[1:0] 位（處于連續轉換模式）決定。在全局斬波模式下，所有數據在 DRDY 生效后立即可用。所有通道的轉換狀態可通過 STATUS 寄存器中的 DRDY[2:0] 位獲得。STATUS 寄存器的內容作為對 NULL 命令的響應自動輸出。
轉換數據為 24 位。當器件以 16 位字大小運行時，數據 LSB 被截斷。當使用 32 位字大小時，根據 MODE 寄存器中 WLENGTH[1:0] 位的設置，LSB 進行零填充或 MSB 進行符號擴展。
數據以二進制補碼格式給出。可以使用方程式 15 來計算一個代碼的大小 (LSB)。
方程式 15. 1 LSB =（2.4V/增益）/224 = +FSR/223
正滿量程輸入 VIN ≥ +FSR – 1LSB = 1.2V/增益 – 1LSB 可產生 7FFFFFh 的輸出代碼，負滿量程輸入（VIN ≤ –FSR = –1.2V/增益）可產生 800000h 的輸出代碼。輸出在這些代碼處針對超出滿量程范圍的信號進行削波。
表 8-11 總結了不同輸入信號的理想輸出代碼。
表 8-11 理想輸出代碼與輸入信號間的關系
| 輸入信號， VIN = VAINP – VAINN |
理想輸出代碼 |
|---|---|
| ≥ FSR (223 – 1)/223 | 7FFFFFh |
| FSR/223 | 000001h |
| 0 | 000000h |
| –FSR/223 | FFFFFFh |
| ≤ –FSR | 800000h |

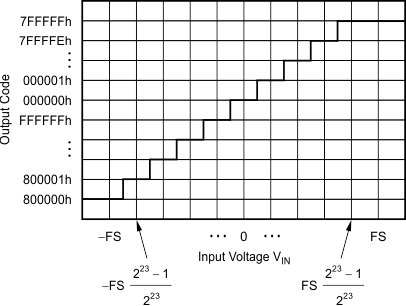

圖 8-25 展示了模擬輸入信號到輸出代碼的映射。
圖 8-25 代碼轉換圖
