9.2.3 應用曲線
電磁干擾 (EMI) 測試在許多使用 AMC131M03-Q1 的應用中很常見，用以驗證系統不會產生超過規定水平的輻射發射，而超過規定水平的輻射發射可能會對系統中的其他元件或電路產生不良影響。請參了解數字隔離器中的電磁合規性測試 白皮書，更深入地了解 EMI。可接受的輻射量和輻射發射測試程序由國際無線電干擾特別委員會（又稱為 CISPR）制定。工業應用根據 CISPR 11 標準進行測量，而汽車應用則根據 CISPR 25 標準進行測量。更多有關 CISPR 標準及相應頻率范圍的信息，請參閱電源的輻射 EMI 規格概述 白皮書。
圖 9-5 展示了使用 AMC131M03EVM 提供的評估模塊對 AMC131M03-Q1 進行的輻射發射測量。該評估模塊的設計初衷是易于使用和評估 ADC 性能，因此在輻射發射方面仍有改進空間。該評估模塊包含時鐘電路和觸發器電路，但可以在實際設計中選擇不包含哪個時鐘頻率。此外，該板有兩層。然而，在 EMI 優化型設計中，四層設計中用于 PCB 初級（低側）部分的 GND 層位于頂層和底層，數字信號位于中間兩層，此設計可以改善結果。
測量是按照 CISPR 25 的要求進行的，即在半電波暗室中使用線性極化電場天線配置為 1 米距離的水平和垂直極化。ADC 在 CLKIN 引腳上接收到連續時鐘，并生成轉換結果，但在對發射曲線進行表征期間沒有 SPI 通信。
垂直安裝的有源單極桿狀天線（帶虛接地）用于 150kHz 至 30MHz 的低頻測量。雙錐天線用于 30MHz 至 200MHz 的頻率范圍（水平和垂直）。對數周期偶極陣列 (LPDA) 天線用于 200MHz 至 1GHz 的頻率范圍（水平和垂直）。雙脊喇叭天線 (DRHA) 用于 1GHz 至 2.5GHz 的頻率范圍（水平和垂直）。

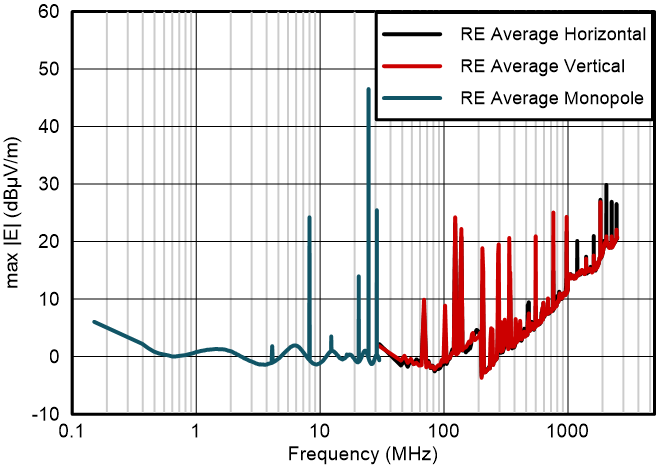

圖 9-5 AMC131M03-Q1 輻射發射 CISPR25 測量
