5 引腳配置和功能

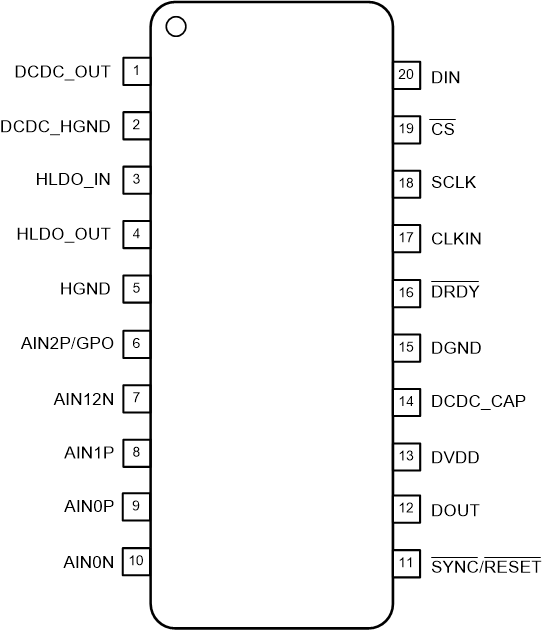

圖 5-1 DFM 封裝、20 引腳 SOIC（頂視圖）表 5-1 引腳功能
| 引腳 | 類型 | 說明(1) | |||
|---|---|---|---|---|---|
| 編號 | 名稱 | ||||
| 1 | DCDC_OUT | 電源 | 直流/直流轉換器的高側輸出。將該引腳連接至 HLDO_IN 引腳。(2) | ||
| 2 | DCDC_HGND | 電源 | 直流/直流轉換器的高側接地基準。將該引腳連接至 HGND 引腳。(2) | ||
| 3 | HLDO_IN | 電源 | 高側低壓降 (LDO) 穩壓器的輸入。將該引腳連接至 DCDC_OUT 引腳。(2) | ||
| 4 | HLDO_OUT | 電源 | 高側 LDO 的輸出。(2) | ||
| 5 | HGND | 電源 | 高側模擬信號接地。將該引腳連接至 DCDC_HGND 引腳。 | ||
| 6 | AIN2P/GPO | 模擬輸入 | 正模擬輸入 2 或通用輸出。 | ||
| 7 | AIN12N | 模擬輸入 | 負模擬輸入 1 和 2。 | ||
| 8 | AIN1P | 模擬輸入 | 正模擬輸入 1。 | ||
| 9 | AIN0P(3) | 模擬輸入 | 正模擬輸入 0。 | ||
| 10 | AIN0N(3) | 模擬輸入 | 負模擬輸入 0。 | ||
| 11 | SYNC/RESET | 數字輸入 | 轉換同步或系統復位；低電平有效。 | ||
| 12 | DOUT | 數字輸出 | 串行數據輸出。 | ||
| 13 | DVDD | 電源 | 低側模擬和數字電源。(2) | ||
| 14 | DCDC_CAP | 電源 | 直流/直流轉換器的低側輸入，在內部連接到初級側 LDO 的輸出。(2) | ||
| 15 | DGND | 電源 | 低側模擬和數字接地。(2) | ||
| 16 | DRDY | 數字輸出 | 數據就緒；低電平有效。 | ||
| 17 | CLKIN | 數字輸入 | 主時鐘輸入。 | ||
| 18 | SCLK | 數字輸入 | 串行數據時鐘。 | ||
| 19 | CS | 數字輸入 | 片選；低電平有效。 | ||
| 20 | DIN | 數字輸入 | 串行數據輸入。 | ||
(1) 有關如何連接未使用的引腳的詳細信息，請參閱未使用的輸入和輸出 一節。
(2) 有關電源去耦方面的建議，請參閱電源相關建議 部分。
(3) 將 AIN0P 和 AIN0N 用于精度要求最嚴格的測量。
