8.3.13 校準寄存器
校準寄存器允許根據預編程值自動計算校準后的 ADC 轉換結果。在將糾錯項編程到相應的器件寄存器中后，主機可以依靠器件自動糾正系統增益和偏移。每次 AMC131M03-Q1 加電時，測得的校準系數必須存儲在外部非易失性存儲器中并編程到寄存器中，因為 AMC131M03-Q1 寄存器是易失性的。
偏移校準寄存器用于校正系統偏移誤差，該誤差也稱為零點誤差。當系統輸入為零時，偏移誤差對應于 ADC 輸出。在輸出之前，AMC131M03-Q1 通過從該通道的轉換結果中減去 CHn_OCAL_MSB 和 CHn_OCAL_LSB 寄存器中 OCALn[23:0] 寄存器位的內容來校正偏移誤差。每個通道都有單獨的 CHn_OCAL_MSB 和 CHnOCAL_LSB 寄存器，這允許為每個通道編程單獨的偏移校準系數。OCALn[23:0] 位的內容被器件解釋為 24 位二進制補碼值。
增益校準寄存器用于校正消除系統增益誤差。增益誤差對應于系統增益相對于理想值的偏差。在輸出之前，AMC131M03-Q1 通過將 ADC 轉換結果乘以 CHn_GCAL_MSB 和 CHn_GCAL_LSB 寄存器中 GCALn[23:0] 寄存器位的內容給出的值來校正增益誤差。每個通道都有單獨的 CHn_GCAL_MSB 和 CHn_GCAL_LSB 寄存器，這允許為每個通道編程單獨的增益校準系數。GCALn[23:0] 位的內容被器件解釋為 24 位無符號值，對應于從 0 到 2 – (1 / 223) 的增益范圍的線性步長。表 8-7 介紹了 GCALn[23:0] 位值與增益校準系數之間的關系。
| GCALn[23:0] 值 | 增益校準系數 |
|---|---|
| 000000h | 0 |
| 000001h | 1.19 x 10–7 |
| 800000h | 1 |
| FFFFFEh | 2 – 2.38 x 10–7 |
| FFFFFFh | 2 – 1.19 x 10–7 |
不需要啟用校準寄存器，因為這些寄存器始終在使用中。OCALn[23:0] 位的默認值為 000000h，因此不會進行偏移校正。同樣，GCALn[23:0] 位默認為 800000h，因此增益校準系數為 1。

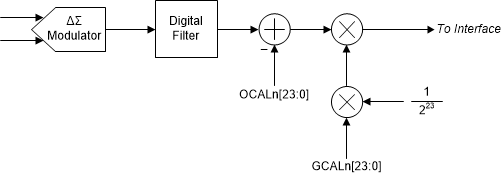

圖 8-14 展示了一個方框圖，說明了 AMC131M03-Q1 的一個通道上的校準寄存器機制。
圖 8-14 校準方框圖
