瞬態響應
電源精度通常受到其瞬態響應的限制，其特征包括最大壓降、穩定時間和電壓誤差積分（圖 5）。

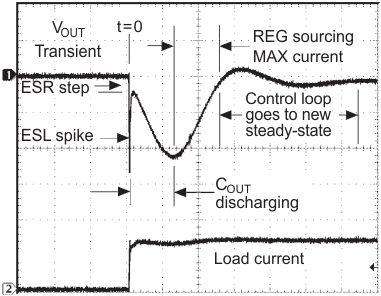

圖 5 輸出電壓瞬態。響應時間衡量功率器件在負載電流或電源電壓突變后恢復為目標輸出電壓的速度。響應時間包含三個階段：對變化作出響應的延遲時間、從下降或過沖恢復的時間和穩定時間。
低 IQ 器件的響應時間較長，因為內部寄生電容器需要以相對較小的電流充電至新的工作點。最壞的情況通常是從空載到最大允許負載電流的階躍。這種情況需要重新激活已停用或功率降低的電路，從而造成額外的延遲。
更重要的是，偏置電流降低，穩定時間本身也會受到影響。對于傳統的差分輸入級，增益隨偏置電流而線性減小，導致帶寬減小和穩定時間延長。
計算品質因數 (FOM) 有助于設計人員判斷電源穩壓器的整體性能。方程式 3 計算了瞬態響應下降 FOM，通過轉換器的最大輸出電流、負載電流階躍 (?IO)、感應電壓降 (?VO) 和輸出電容 (CO) 對 IQ 進行了歸一化。圖 6 顯示了 5V 降壓/升壓轉換器的 FOM 如何隨時間變化。FOM 越小，穩壓器的性能就越高。
方程式 3.

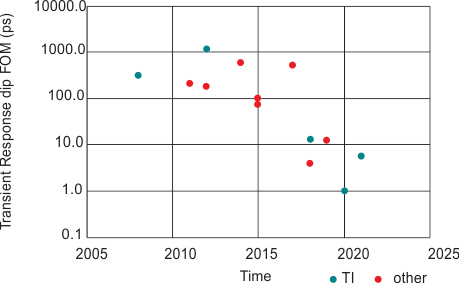

圖 6 5V 降壓/升壓轉換器的瞬態響應下降 FOM
隨時間的變化。
