在納米功力穩壓器中面積最大的模塊之一是電流基準，該基準負責生成 1 至 10nA 的偏置支路。電流基準模塊內的電流偏置生成面積由電阻器元件決定。在低值電阻器上施加較小的電壓偏置，可減小電阻器值。在形成基準偏置電流時，可以通過一項技術來生成 ΔV_gst/R 或 ΔV_be/R 電路。

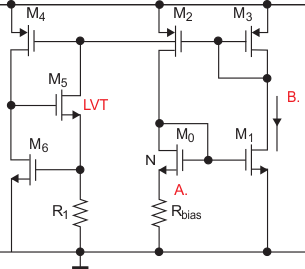

圖 15 顯示了一種巧妙的偏置電流實現方式，其溫度系數幾乎為零，通過電阻器 R₁ 和 R_bias之間較小的電壓偏置來創建正負系數溫度偏置電流。

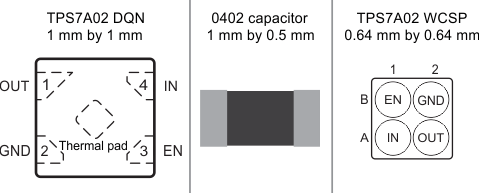

這些技術實現了更小的無源面積，并有效地縮小了芯片面積。I_Q 乘以最小封裝面積 FOM 是比較此類技術面積效率的最佳方法。TPS7A02 器件于2019年發布了 1mm x 1mm 雙平面無引線（Dual Flat No-Lead DQN) 封裝，而其對應的 晶片級封裝（Wafer Chip Scale Package WCSP) 于 2021 年發布。LDO 擁有行業最低的 I_Q-封裝面積-效率 FOM，小于 10 nA-mm²。 圖 16 展示了典型 0402 電容器與為 TPS7A02 提供的 DQN 和 WCSP 封裝的并排比較。

當將類似的面積減小技術應用于電源電壓監控器時，面臨的主要挑戰是如何檢測高于 10V 的電壓并仍然實現低于 0.5μA 的 I_Q 水平。受控電壓的電容式感應與采樣保持技術相結合，可以減小芯片面積，并縮短響應時間。TPS3840 毫微功耗高輸入電壓監控器具有小于 350nA 的 I_Q，從而實現了低至 15μs 的復位傳播延遲，同時能夠直接監控 10V 電壓軌。

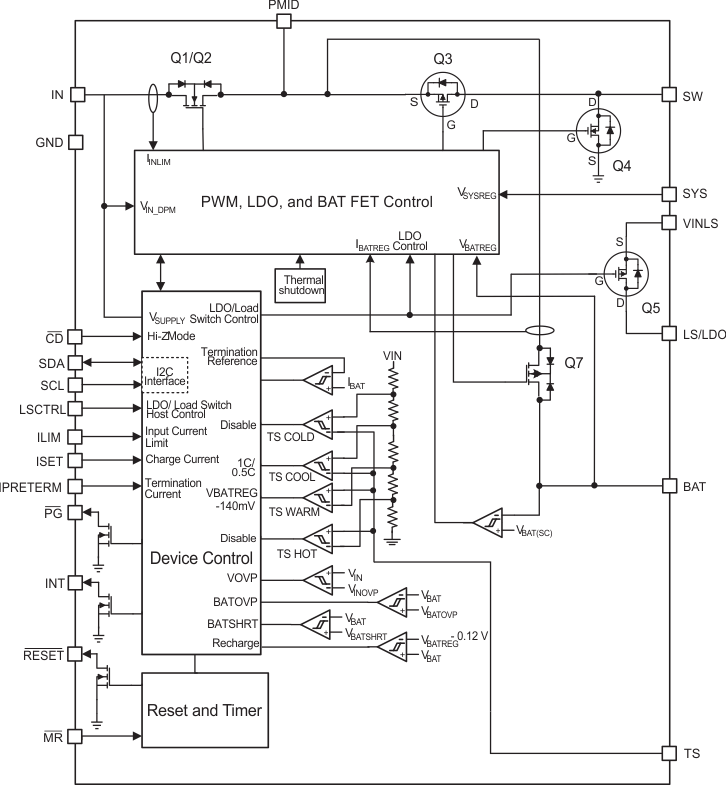

節省電路板面積的有效方法之一是將更多功能集成到單個芯片上。這種集成使監控器、基準系統、LDO、電池充電器和直流/直流轉換器等模塊能夠共享通用構建塊，同時減小總 I_Q 大小。 圖 17 展示了 BQ25125 電池充電管理 IC 通過 I₂C 集成和靈活控制多種低 I_Q 的功能，I2C 為該器件提供了一項關鍵優勢，能夠?qū)⒄麄€(gè)電源管理系統部署到可穿戴設備、計量和汽車傳感器物聯網應用中。
